SMC電磁閥從原理、安裝到檢修,一篇搞定

2024-05-30 08:40:46

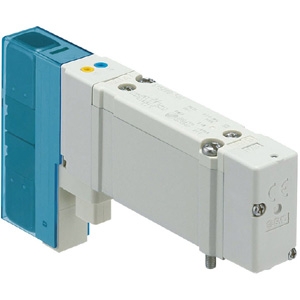

SMC電磁閥從原理、安裝到檢修,一篇搞定

SMC電磁閥控制儀表之一。化工中調節閥在調節系統中是必不可少的,它是組成工業自動化系統的重要環節,它如過程自動化的手腳。下面,儀控君就帶大家全面的了解氣動調節閥。

SMC電磁閥就是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的:流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單,反應快速,且本質安全,不需另外再采取防爆措施。

SMC電磁閥通常由氣動執行機構和調節閥連接安裝調試組成,氣動執行機構可分為單作用式和雙作用式兩種,單作用執行器內有復位彈簧,而雙作用執行器內沒有復位彈簧。其中單作用執行器,可在失去起源或突然故障時,自動歸位到閥門初始所設置的開啟或關閉狀態。

SMC電磁閥SMC電磁閥根據動作形式分氣開型和氣關型兩種,即所謂的常開型和常閉型,氣動調節閥的氣開或氣關,通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。

SMC電磁閥作用方式

SMC電磁閥是當膜頭上空氣壓力增加時,閥門向增加開度方向動作,當達到輸入氣壓上,閥門處于全開狀態。反過來,當空氣壓力減小時,閥門向關閉方向動作,在沒有輸入空氣時,閥門全閉。顧通常我們稱氣開型調節閥為故障關閉型閥門。

SMC電磁閥動作方向正好與氣開型相反。當空氣壓力增加時,閥門向關閉方向動作;空氣壓力減小或沒有時,閥門向開啟方向或全開為止。顧通常我們稱氣關型調節閥為故障開啟型閥門。

SMC電磁閥的選擇是根據工藝的安全角度出發來考慮。當氣源切斷時,調節閥是處于關閉位置安全還是開啟位置安全。

舉例來說,一個加熱爐的燃燒控制,調節閥安裝在燃料氣管道上,根據爐膛的溫度或被加熱物料在加熱爐出口的溫度來控制燃料的供應。這時,宜選用氣開閥更安全些,因為一旦氣源停止供給,閥門處于關閉比閥門處于全開更合適。如果氣源中斷,燃料閥全開,會使加熱過量發生危險。又如一個用冷卻水冷卻的的換熱設備,熱物料在換熱器內與冷卻水進行熱交換被冷卻,調節閥安裝在冷卻水管上,用換熱后的物料溫度來控制冷卻水量,在氣源中斷時,調節閥應處于開啟位置更安全些,宜選用氣關式(即FO)調節閥。

SMC電磁閥的主要附件,與氣動調節閥大大配套使用,它接受調節器輸出信號,然后以它的輸出信號去控制氣動調節閥,當調節閥動作后,閥桿的位移又通過機械裝置反饋到閥門定位器,閥位狀況通過電信號傳給上位系統。閥門定位器按其結構形式和工作原理可以分成氣動閥門定位器、電-氣閥門定位器和智能式閥門定位器。

SMC電磁閥節閥的輸出功率,減少調節信號的傳遞滯后,加快閥桿的移動速度,能夠提高閥門的線性度,克服閥桿的磨擦力并消除不平衡力的影響,從而調節閥的正確定位。

用執行機構分氣動執行機構,電動執行機構,有直行程、角行程之分。用以自動、手動開閉各類伐門、風板等。

SMC電磁閥安裝原則 圖片

(1)SMC電磁閥安裝位置,距地面要求有一定的高度,閥的上下要留有一定空間,以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥,必須操作、觀察和調整方便。

(2)SMC電磁閥應安裝在水平管道上,并上下與管道垂直, 一般要在閥下加以支撐,穩固。對于特殊場合下,需要調節閥水平安裝在豎直的管道上時,也應將調節閥進行支撐(小口徑調節閥除外)。安裝時,要避免給調節閥帶來附加應力)。

(3)SMC電磁閥的工作環境溫度要在(-30~+ 60) 相對濕度不大于95% 95% ,相對濕度不大于95%。

(4)SMC電磁閥前后位置應有直管段,長度不小于10倍的管道直徑(10D),以避免閥的直管段太短而影響流量特性。

(5)SMC電磁閥的口徑與工藝管道不相同時,應采用異徑管連接。在小口徑調節閥安裝時,可用螺紋連接。閥體體方向箭頭應與流體方向一致。

(6)要設置旁通管道。目的是便于切換或手動操作, 可在不停車情況下對調節閥進行檢修。

(7)調節閥在安裝前要徹底管道內的異物,如污垢、焊渣等。

常見故障及處理 圖片

調節閥不動作

確認氣源壓力是否正常,查找氣源故障。如果氣源壓力正常,則判斷定位器或電/氣轉換器的放大器有無輸出;若無輸出,則放大器恒節流孔堵塞,或壓縮空氣中的水分聚積于放大器球閥處。用小細鋼絲疏通恒節流孔,污物或清潔氣源。

如果以上皆正常,有信號而無動作,則執行機構故障或閥桿彎曲,或閥芯卡死。遇此情況,必須卸開閥門進一步檢查。

調節閥卡堵

如果閥桿往復行程動作遲鈍,則閥體內或有黏性大的物質,結焦堵塞或填料壓得過緊,或聚四氟乙烯填料老化,閥桿彎曲劃傷等。調節閥卡堵故障大多出現在新投入運行的系統和大修投運初期,由于管道內焊渣、鐵銹等在節流口和導向部位造成堵塞從而使介質流通不暢,或調節閥檢修中填料過緊,造成摩擦力增大,導致小信號不動作、大信號動作過頭的現象。

遇到此類情況,可迅速開、關副線或調節閥,讓贓物從副線或調節閥處被介質沖跑。另外還可以用管鉗夾緊閥桿,在外加信號壓力的情況下,正反用力旋動閥桿,讓閥芯閃過卡處。若不能解決問題,可增加氣源壓力、增加驅動功率反復上下移動幾次,即可解決問題。如果還是不能動作,則需要對控制閥做解體處理,當然,這一工作需要很強的技能,一定要在技術人員協助下完成,否則后果更為嚴重。

閥泄露

調節閥泄漏一般有調節閥內漏、填料泄漏和閥芯、閥座變形引起的泄漏幾種情況,下面分別加以分析。

1、閥內漏

閥桿長短不適,氣開閥閥桿太長,閥桿向上的(或向下)距離不夠,造成閥芯和閥座之間有空隙,不能充分接觸,導致不嚴而內漏。同樣氣關閥閥桿太短,也可導致閥芯和閥座之間有空隙,不能充分接觸,導致關不嚴而內漏。解決方法:應縮短(或延長)調節閥閥桿使調節閥長度合適,使其不再內漏。

2、填料泄漏

填料裝入填料函以后,經壓蓋對其施加軸向壓力。由于填料的塑性變形,使其產生徑向力,并與閥桿緊密接觸,但這種接觸并非均勻,有些部位接觸的松,有些部位接觸的較緊,甚至有些部位根本沒有接觸上。調節閥在使用過程中,閥桿同填料之間存在著相對運動,這個運動叫軸向運動。在使用過程中,隨著高溫、高壓和滲透性強的流體介質的影響,調節閥填料函也是發生泄漏現象較多的部位。造成填料泄漏的主要原因是界面泄漏,對于紡織填料還會出現滲漏(壓力介質沿著填料纖維之間的微小縫隙向外泄漏)。閥桿與填料間的界面泄漏是由于填料接觸壓力的逐漸衰減,填料自身老化等原因引起的,這時壓力介質就會沿著填料與閥桿之間的接觸間隙向外泄漏。

為了使填料裝入方便,在填料函頂端倒角,在填料函底部放置耐沖蝕的間隙較小的金屬保護環,注意該保護環與填料的接觸面不能為斜面,以防止填料被介質壓力推出。填料函與填料接觸部分的表面要精加工,以提高表面光潔度,減小填料磨損。填料選用柔性石墨,因為它的氣密性好、摩擦力小,長期使用變化小,磨損的燒損小,易于維修,且壓蓋螺栓重新擰緊后摩擦力不發生變化,耐壓性和耐熱性良好,不受內部介質的侵蝕,與閥桿和填料函內部接觸的金屬不發生點蝕或腐蝕。這樣,有效地保護了閥桿填料函的密封,了填料密封的性,使用壽命也有很大地提高。

3、閥芯、閥座變形泄漏

閥芯、閥座泄漏的主要原因是由于調節閥過程中的鑄造或鍛造缺陷可導致腐蝕的加強。而腐蝕介質的通過,流體介質的沖刷也會造成調節閥的泄漏。腐蝕主要以侵蝕或氣蝕的形式存在。當腐蝕性介質在通過調節閥時,便會產生對閥芯、閥座材料的侵蝕和沖擊,使閥芯、閥座成橢圓形或其他形狀,隨著時間的推移,導致閥芯、閥座不匹配,存在間隙,關不嚴而發生泄漏。

把好閥芯、閥座的材質選型關。選擇耐腐蝕的材料,對存在麻點、沙眼等缺陷的產品要堅決剔除。若閥芯、閥座變形不太嚴重,可用細砂紙研磨,消除痕跡,提高密封光潔度,以提高密封性能。若損壞嚴重,則應重新更換新閥。
