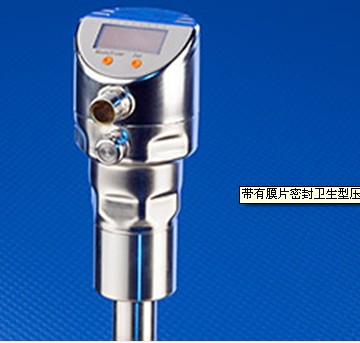

OGH500，愛福門帶有膜片密封衛生型壓力傳感器

用于-25至200° C溫度范圍的壓力監控

一體式1.5"或2"夾緊隔膜密封，帶不銹鋼隔膜

所有接液部件由不銹鋼制成。

采用2線操作的可編程模擬輸出和顯示屏

附帶6點校準證書

應用

PI22/PI23系列壓力傳感器設計用于高

溫應用，尤其對于UHT設備（高溫）。

靈活：2、3或4線

配有清晰可見LED顯示屏的壓力傳感器

不僅可作為3或4線裝置連接，而且還可

作為回路供電2線裝置。這可減少新安

裝的接線復雜性，同時方便更換現有2線連接。

參數設置

可以通過傳感器上的按鈕或通過IO-Link

接口設置參數：通過USB IO-Link主接頭、

plc或內存插頭。

電氣數據

電氣設計   2線DC / 3線DC PNP/NPN

工作電壓 [V]  20...32 DC (2L) / 18...32 DC (3L)

電流損耗 [mA]  3.6...21 (2L) / < 45 (3L)

絕緣電阻 [MΩ]  > 100 (500 V DC)

防護等級   III

反相保護   是

 輸出

輸出   2線連接技術:

模擬輸出

3線連接技術:

2個輸出

OUT1 = 開關輸出

OUT2 = 開關輸出或模擬輸出

輸出功能   1 x 常開 / 常閉可選 + 1 x 常開 /

 常閉可選或1 x 模擬 (4...20 / 20...4 mA, 可設定量程)

電流負載 [mA]  250; (3L)

電壓降 [V]  2; (3L)

短路保護   脈沖

過載保護   是

開關頻率 [Hz]  --- (2L) / 125 (3L)

模擬量輸出   I: 4...20 mA (Ineg: 20...4 mA)

負載較大值 [Ω]  2L: 300

3L: max. (Ub - 10 V) / 20 mA

 測量/設定范圍

顯示單位   bar, psi, MPa, % der Spanne

測量范圍   -1.00...25.00 bar -14.4...362.7 psi -0.100...2.500 MPa

設定范圍

開關點, SP   -0.96...25.00 bar -13.8...362.7 psi -0.096...2.500 MPa

復原點, rP   -1.00...24.96 bar -14.4...362.1 psi -0.100...2.496 MPa

測量值起點, ASP   -1.00...18.74 bar -14.4...271.8 psi -0.100...1.874 MPa

測量值終點, AEP   5.24...25.00 bar 76.2...362.7 psi 0.524...2.500 MPa

設定步距   0.02 bar 0.3 psi 0.002 MPa

出廠設定   SP1 = 6.24 bar; rP1 = 5.74 bar

SP2 = 18.74 bar; rP2 = 18.24 bar

ASP = 0.00 bar; AEP = 25.00 bar
