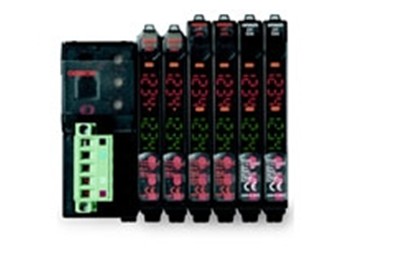

G3NA-410B(10A),OMRON字型傳感器用通信單元

上海乾拓貿易有限公司

電話；021-69001039

直線傳真；021-69000965

手機；13651733590

郵箱；13651733590@163.com

企業QQ：2880626087

聯系人；居琦

注1. 額定電流、線圈電阻的值是指， 線圈溫度為+23℃時的值， 公差為±10%。

2. 動作特性指的是線圈溫度為+23℃時的值。

3. 較大容許電壓是指， 繼電器線圈操作電源的電壓容許變化范圍內的較大值。 不是連續容許。

4. 額定電流包含終端的LED電流。

* 但僅限上下反向安裝時為75%以下。

開關部（單個G6D繼電器）

負載 電阻負載(cosφ＝1)

額定負載 AC250V 3A、DC30V 3A

額定通電電流 5A

接點電壓的較大值 AC250V、DC30V

接點電流的較大值 5A

開關容量較大值(參考值) 1,250VA、150W

功率MOS FET繼電器規格

輸入（單個G3DZ功率MOS FET繼電器）

(V) 使用電壓 動作電壓

電平 復位電

壓電平 輸入阻抗 額定電流

DC 12 DC9.6～14.4V DC9.6V以下 DC1V

以上 2kΩ±20% 8.0mA±20%

24 DC19.2～28.8V DC19.2V以下 4kΩ±20% 8.2mA±20%

注：額定電流包含終端的LED電流。

接觸電阻 *1 100mΩ以下

動作時間 *2 10ms以下

復位時間 *2 10ms以下

絕緣電阻 1,000MΩ以上(DC500V兆歐表)

耐電壓 線圈/接點之間 AC2,000V 50/60Hz 1min

同極接點間 AC750V 50/60Hz 1min

耐沖擊電壓

(線圈/接點之間) 4,000V(1.2×50μs)

振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)

誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)

沖擊 耐久 500m/s2

誤動作 100m/s2

耐久性 機械 2,000萬次以上(開關頻率18,000次/h)

電氣 *2 AC250V 3A(電阻負載)10萬次以上
