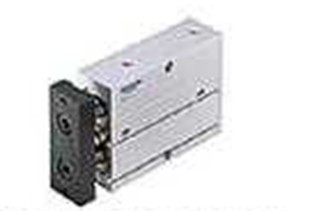

小金井速雙活塞桿式氣缸樣本KTL10-02
在工作臺上,將兩端出桿氣缸與導軌緊湊地合二為一,
實現了、高剛性、高出力的新型執行元件。
采用中心擋塊受力的結構使工作臺極少傾斜,確保穩定的精度。
考慮到安裝、拆卸的重復性,預先安置了定位銷孔。
實現在速領域也可以舒暢的穩定工作。
薄型方形設計、出眾的不回轉精度、雙活塞桿結構是推力2倍。
采用可耐高強度變動負載、復合負載的 4點接觸式
帶保持器的有限軌道方式 ●施加預壓,減少了晃動
推出側、壓入側都向右旋轉(順時針)擋塊螺栓或者液壓緩沖器, 行程會變短。
調節后請鎖緊螺母加以固定。 安裝液壓緩沖器時,
六角螺母安裝時請以下較大擰緊扭矩。 否則,可能導致液壓緩沖器損壞。
小型導向工作臺兩側面均有安裝磁性開關用導軌、磁石的螺紋孔,
因此可以變更導軌的位置或之后安裝。安裝螺栓的擰緊扭矩,請 用允許范圍的扭矩值擰緊。
配管連接口的堵頭請務必置于磁性開 關用導軌側。
變更堵頭位置時,擰入前請事先在堵頭螺紋部分涂 抹密封劑。
將堵頭固定在既不從安裝面突出又不觸及底面的中間 位置。
此外,請注意勿使密封劑滲入主體內部。否則會導致滑臺短時間內 功能喪失、性能急劇降或壽命縮短。
小型導向工作臺可以直接負重使用,但載荷及彎矩不要過右表 的數值。
另外,若運動過程中,在偏離導向部的一點碰撞工件, 則會因小型導向工作臺的推力而產生大的彎矩
搭載了直線型導軌的薄型執行元件
●雙活塞桿氣缸實現高輸出力
●甚至有附緩沖件,尾端保持型,對稱型的式樣
小金井速雙活塞桿式氣缸樣本KTL10-02
