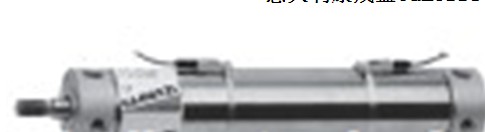

氣缸的活塞上裝有一個永磁鐵,通 過安裝磁性接近開關,
可得到活塞的位 置信號。
95 系列氣缸的前后端蓋上均裝有可 調氣緩沖裝置以及機械緩沖墊,
以減少活 塞到達行程終端時產生的噪音。
根據 94 和 95 系列氣缸結構的特點, 可以更換所有的密封件。
注:1. 安裝附件及磁性接近開關需單獨訂 購
2. 磁性接近開關請參閱 1/9.05.01 頁
3. 單作用氣缸較大行程為 50 mm
4. 單作用氣缸小行程為 10 mm
5. 95 系列無單作用氣缸
94 = 標準型,磁傳 95 = 標準型,磁傳,可調氣緩沖 N 類型
N = 標準型 2 2 工作壓力 1 = 單作用(前彈簧)
結構形式 端蓋與缸筒無拉桿連接 工作方式 單作用和雙作用 材料 AISI 316
不銹鋼端蓋和活塞桿,丁腈橡膠密封件,塑料導向元件, NSF
H1 油脂 ,AISI 304 不銹鋼缸筒(94 系列) 或 AISI 316
xn好CAMOZZI單作用氣缸,康茂盛單作用氣缸規格
不銹鋼缸筒(95 系列) 安裝方式 螺母,法蘭,腳架,耳軸支架
行程 10 ÷ 500 mm 工作溫度 0 ÷ 80°C(干燥空氣為 - 20°C)
工作壓力 1 ÷ 10 bar 速度 10 ÷ 1000 mm/s(空載)
介質 潔凈空氣,不需潤滑。如使用了油霧潤滑,應不間斷的使用油霧潤滑
(建議使用 ISO VG32 潤滑油)
94 和 95 系列不銹鋼微型氣缸安裝 尺寸符合 ISO 6432 標準。特別適用在由
于衛生等原因氣缸需要承受嚴格清洗的 場合以及其他一些苛刻的環境下,
如腐 蝕性較強的沿海地帶、船舶上以及制藥 機械、核設施和食品機械等。
2 = 雙作用 3 = 雙作用,雙出桿
機能圖符號 CS06(94 系列) CD08(94 系列)- CD09(95 系列)
CD12(94 系列)- CD13(95 系列)
A A 材料 A = 不銹鋼金屬件,丁腈橡膠密封件 V = 不銹鋼金屬件,
氟橡膠密封件 16 16 缸徑 16 = 16 mm 20 = 20 mm 25 = 25 mm A A
安裝附件 A = 標準型 100 100 行程(mm) =
標準型 V = 氟橡膠桿端密封件
