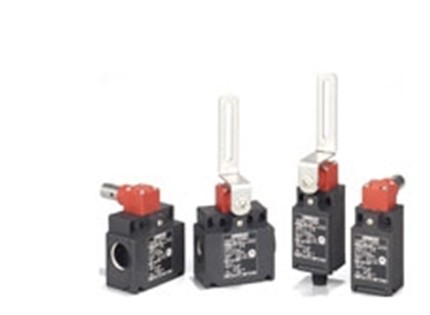

OMRON安全門鉸鏈開關特征G3NB-210B-1

該產品系列在原有接點結構1NC/1NO和2NC的基礎上，

新增了2NC/1NO及3NC接點結構的3接點型。另備有MBB接點型。

(EN60947-5-1) 同極端子間 2.5kV

異極端子間 4kV

各端子與不帶電金屬部間 6kV

絕緣電阻 100MΩ以上

但是，已經連接過一般負載的接點，

就不能用于連接更小容量的負載。

因為接點表面在使用后可能會變得粗燥而導致小負載的接觸性降。

接點間隔 2 × 2mm以上

耐振動 誤動作 10～55Hz， 單振幅0.75mm

300000次以上(AC250V 10A、電阻負載)

操作速度 2～360°/s

操作頻率 較大30次/min

接點電阻 25mΩ以下

小適用負載 *4 DC5V 1mA電阻負載(N水準參考值)

額定絕緣電壓(Ui) 300V

額定頻率 50/60Hz

防觸電保護等級 Class Ⅱ (雙重絕緣)

污染度(使用環(huán)境) 3(EN60947-5-1)

耐沖擊 耐久 1000m/s2 以上

誤動作 300m/s22以上

條件短路電流 100A(EN60947-5-1)

額定開放熱電流(Ith) 10A(EN60947-5-1)

使用環(huán)境溫度 -30～70°C (無結冰)

使用環(huán)境濕度 95%以下

質量 約87g(D4NH-1AAS)

標準化的鍍金接點了接觸的高性。可用于一般負載和微小負載。

OMRON安全門鉸鏈開關特征G3NB-210B-1
