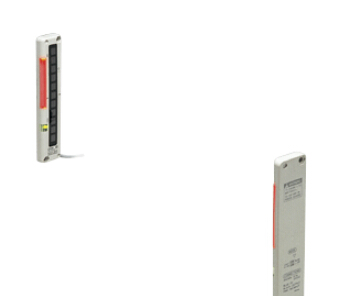

Panasonic檢測區域傳感器文章，檢測區域傳感器樣本

上海乾拓貿易有限公司

企業QQ：2880626086

電話；021-69000987

手機；17302157802(微信)

郵箱:17302157802@163.com

聯系人；楊婷玉

地址：上海嘉定區嘉涌路99弄6號樓713

元件數 投光器和受光器各11個

檢測物體 φ13.5mm以上的不透明體(注3)

電源電壓 12～24V DC±10％　脈動P-P10％以下

消費電流 投光器：80mA以下、受光器：100mA以下

輸出 NPN開路集電極晶體管

通過切換開關選擇大型指示燈輸入高時亮起或閃爍) 電源指示燈：

大型表示燈： 橙色LED

(通過切換開關選擇大型指示燈輸入高時亮起或閃爍)

受光器 工作狀態指示燈：橙色LED(輸出ON時亮起)

電源指示燈：綠色LED(通電時亮起)

大型指示燈： 橙色LED(通過切換開關選擇大型指示燈輸入

電源指示燈：綠色LED(通電時亮起)

燈 投光器 電源指示燈：綠色LED(通電時亮起)

大型指示燈： 橙色LED

(大型指示燈： 橙色LED(通過切換開關選擇大型指示燈輸

能　 保護構造 IP62(IEC)、防滴Ⅱ型(JIS)

較大流入電流：100mA

外加電壓：30V DC以下(輸出和0V之間)

剩余電壓： 1V以下(流入電流為100mA時)

0.4V以下(流入電流為16mA時) PNP開路集電極晶體管

較大流入電流：100mA

外加電壓：30V DC以下(輸出和+V之間)

剩余電壓： 1V以下(流入電流為100mA時0.4V以下(流入電流

輸出動作 可用切換開關選擇遮光時ON或OFF

短路保護 配備

反應時間 遮光時：5ms以下、入光時：10ms以下

使用環境溫度 -10～＋55℃(注意不可結露、結冰)，存儲時：

使用環境濕度 35～85％RH，存儲時：35～85％RH

使用環境照明度 白熾燈：受光面照明度3,000lx以下

耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基

耐振動 頻率10～150Hz　雙振幅1.5mm　X,Y和Z方向各2小時

耐沖擊 加速度500m/s2(約50G)　X,Y和Z方向各3次

投光元件 紅外線LED(投光波峰波長：880nm、交叉光軸掃描方式)

材質 外殼：耐熱ABS，透鏡：丙烯，指示燈罩：丙烯

電纜 0.3mm2 4芯(投光器：3芯)耐油橡皮電纜，長2m

電纜延長 0.3mm2以上的電纜時，投光器和受光器的全長均可延長至100m

重量 本體重量：投光器 約80g/受光器 約85g、包裝重量：約210g
