PVDF, brass, stainless steel fittings 0 to +100 ° C

Ambient temperature 0 to +60 ° C

Recommended power cable maximum length of 100 meters, shielding, 0.14-0.5mm2

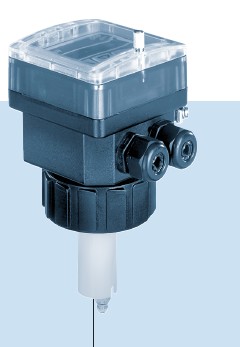

8032-type on-line flow switch, including S030-type

on-line connector and SE32-type electronic module in two parts,

8032型適用于各種應用場合的液體流量開關控制。

電纜插座 2508型DIN 43650 A電纜插座多針連接器 5針，M12

防護等級 帶電纜插座IP 65裝配 卡口連接

測量誤差[%] ≤ ±(0.5% o.F.S. +2.5% o.R.)or water +20 °C and o.F.S. = 10m/s

相對濕度 ≤ 80%, non condensated介質溫度 參見壓力-溫度圖

金屬接頭 黃銅，不銹鋼1.4404/316L通徑的選擇 見227頁“選擇接頭通徑”

工作電源 12 to 30 V DC, 極性反向保護晶體管輸出 PNP或NPN，集電極開路

量誤差 ≤ ±2% o.R. (1-10 m/s)1)

with manual works calibration or Teach-In

供應寶得式流量開關，061104

1）標準條件即介質為水、環境溫度和水溫均為20℃，采用

觸點額定值 5 to 30 V DC, 700 mA繼電器輸出 2個常開觸點 ，無源

PVC/PP接頭 0 to +50 /+80 °C

開關點可用顯示面板上的3個鍵設置。

觸點額定值 3 A/250 V AC or 3 A/30 V DC, adjustable

外部設定值輸入 4 - 20 mA現場總線接口 ASi接口

功耗 不帶負載較大80mA，有短路保護

≤ ±4% o.R. (1-10 m/s)1) with standard K-factor for fitting

線性度 ≤ ±(1% o.R. + 0.1% fs)1)重復性 ±0.25% o.R.1)

脈沖 集電極開路PNP或NPN較大36V DC，100mA，短路保護

較大負載：1300Ωat 30V;1000Ωat 24 V;70Ωat 18V

電流消耗 較大300 mA電氣連接 電纜接頭

Through the bayonet easily connected together.

The switching signal is output via a transistor or relay.

Flow rate 0.3 to 10 m / s Switching accuracy ± 1%

o.F.S. Repeatability 0.4% o.R.

介質壓力 PN 16（帶不銹鋼傳感器時）外殼防護等級 IP65 (NEMA4)

符合的標準 電磁兼容性（EMC）：EN 50081-1,50082-2

安全性： EN 61010-2 抗振性：EN60068-2-6
