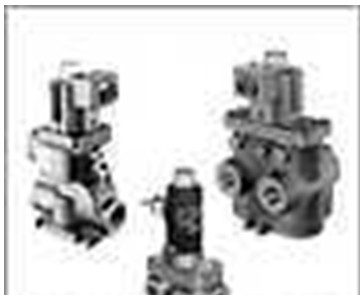

日本小金井先導式電磁閥，KOGANEI五通電磁閥使用要領

上海乾拓貿易有限公司

電話：021-69000965

傳真：021-39529830-8007

手機：17321056802 (微信就是手機號)

郵箱：17321056802@163.com

企業QQ：2880626084

聯系人：鄭娜

●在向匯流板供給空氣之前，請務必確認各閥及尾端模塊等已切實連接。

●在出氣口同時供氣閥的數量較多時，以及閥的連數較多時，

建議根據需要增連中間配管塊(IBZR8Z-PJ)，

使用時，請務必于電氣規格上記載的允許電路泄漏電流。

●可連接閥的較大連數含中間配管塊數在內多為20連。

從2處以上進行供氣、排氣。此外，也請 注意排氣壓力引起的執行元件誤動作。

而且，中間配管塊(IBZR8Z-PJ)的增連也可按照與閥的增連相同的方法進行。

●排氣口為內置消聲器型。請確認無排氣噪音及控制柜內無壓力上升等情況后再使用。

請勿在引腳間進行耐電壓測試。

電路中有泄漏電流時，有時會發生電磁閥不復位等誤動作。

使用電壓范圍 V 21.6～26.4(24±10％)

電流值(施加額定電壓時) mA 23

耗電量 W 0.55

允許電路泄漏電流 mA 1.0

絕緣種類 B種

將附帶導線的觸點塞入插頭的□孔，觸點的倒鉤將鉤住插頭并予以固定。

請輕輕拉一下導線，確認不會輕易脫落。

用尖頭形物體(小螺絲刀等)將倒鉤由觸點側面的長方形孔向上壓，

同時 拉拽導線，即可拆除。

絕緣電阻注 MΩ 100以上

LED指示燈顏色 紅 防電涌措施(標準配置) 防過壓二極管

請勿用力拉扯導線。否則會導致發生接觸不良或斷線等情況。

引腳彎曲時，請輕輕地用小螺絲刀將引腳拗直后安裝插頭。

●作業前，請務必停止電源和空氣源的供給。而且，請務必確認匯流板內部的空氣已完全排出。

●閥的氣體泄漏并非為零。關于允許泄漏量，請向本公司營業所咨詢。

請將手動按鈕按到底再進行操作。 使用單電磁線圈時，

按下手動按鈕時，閥將變?yōu)榕c通電時相同的狀態， 松開即恢復原狀。

連接后，在向匯流板供給空氣之前，請務必確認各閥及尾端模塊等已切實連接

從匯流板左側開始安裝。

公共端接線用備有公共端插頭組件等

關于DC5V、6V、12V的對應，

使用雙電磁線圈時，若按下14(SA)側的手動按鈕，

則切換到與14(SA)通 電時相同狀態，即使松開手動按鈕也將繼續保持。

如需恢復時，使用12(SB)側的手動按鈕。電磁線圈12(SB)也相同。

●請注意密封墊片的嚙合、脫落。

因電路條件 等而導致泄漏電流大于允許值時，請向就近的本公司營業所咨詢

請勿同時向雙電磁線圈規格的兩個電磁線圈通電。
