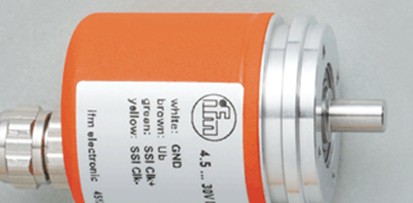

RM8003YS愛福門空心軸編碼器

軸, 材料 [mm]  單面開通的空心軸 ? 12, 鋼

抗震   30 g (10...1000 Hz)

抗沖擊   < 300 g (6 ms)

外殼材料   法蘭: 鋁; 外殼: 鋼 粉末鍍層

允許較大的相對空氣濕度 [%]  98

環境溫度 [°C]  -40...85

外殼防護等級   IP 65; IP 65 (外殼); IP 64 (軸)

接口   PUR電纜 / 2 m; 軸向的

較大的導線長度 [m]  100

RM8003 - 接線~打印接線圖~

注釋   不允許連接不使用的芯線/插腳(n.c.)

工作電壓 [V]  4.5...30 DC

電流損耗 [mA]  < 30

代碼   Gray code; 右轉時增加的代碼值(從軸向看)

代碼信號   時鐘輸入: TTL兼容信號，

 從驅動器至RS 422 時鐘和時鐘(inv.)

數據輸出: 同步串行，

 TTL兼容信號數據和數據(inv.)

輸入   旋轉方向的變換, 置零

輸出功能   SSI數據接口

機械轉速較大值 [1/min]   12000

啟動扭矩 [Ncm]  < 3 (25 °C)

較大的軸負載 (軸末端) [N]  軸向40; 徑向110
