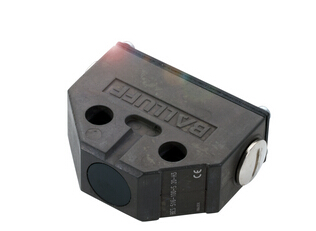

BALLUFF非接觸式開關，巴魯夫感應式位置開關

上海乾拓貿易有限公司

電話：021-69000965

傳真：021-39529830-8007

手機：17321056802 (微信就是手機號)

郵箱：17321056802@163.com

企業QQ：2880626084

聯系人：鄭娜

開關元件基本上都配備了LED。因此可在外殼蓋上識別開關功能。

特點

的感應原理

通過LED顯示每個開關位置的功能

緊湊式結構

可使用標準機械外殼形狀的固定尺寸

測量短路電流 100 A

測量絕緣電壓Ui 75 V DC

電壓降，靜態，較大 1.5 V

負荷電容，較大 (在Ue下) 1 μF

輸出電阻RA 2.2 kOhm + 2D + LED/4.7

kOhm + 2D

遲滯H，較大 (Sr的百分比) 15.0 %

防止出現混淆 否

感應式開關元件相互協調的發射頻率允許緊密的依次相連。

防護等級IP67：耐腐蝕性冷卻潤滑劑

這些特點促成了非接觸式進而無磨損的運行。

MTTF (40 °C) 1255 a

就緒延時tv，較大 10 ms

應用分類 DC -13

開關距離大

因為無接觸，所以無磨損

通過相互協調的開關頻率能夠實現緊密的依次相連

感應式位置開關和順序位置開關綜合了

感應式傳感器的及機械外殼型號系列的：

在使用與機械規格相同的堅固外殼時，一個的感應式開關元件承擔開關功能。

緊湊型結構和大開關距離是感式位置開關

和順序位置開關的重要特征。

測量工作電流Ie 400 mA

較大剩余電流lr 130 μA

較大無衰減無功電流lo 20 mA

較大重復精度 (Sr的百分比) 5.0 %

夾緊螺栓擰緊力矩 0.8 Nm

安裝 齊平

尺寸 74 x 28 x 60.5 mm

擰緊力矩 3…4 Nm (M16x1.5)

連接截面 2.5 mm

污染程度 3

測量工作電壓Ue DC 24 V
