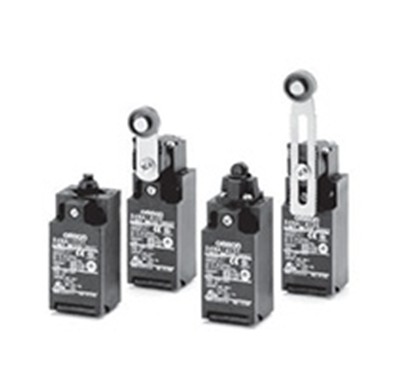

OMRON安全限位開關，D4N-1B20

上海乾拓貿易有限公司

電話：021-69000965

傳真：021-39529830-8007

手機：17321056802 (微信就是手機號)

郵箱：17321056802@163.com

企業QQ：2880626084

聯系人：鄭娜

限位開關分工作限位開關和極限限位開關，工作限位開關是用來給出機構動作到位信號的。

極限限位開關是防止機構動作出設計范圍而發生事故的。

工作限位開關安裝在機構需要改變工況的位置，開關動作后，給出信號，進行別的相關動作。

極限限位開關安裝在機構動作的遠端，用來保護機構動作過大出現機構損壞。

滾珠擺桿型 (樹脂擺桿、樹脂滾珠

Pg13.5 D4N-1120 D4N-1220 D4N-1A20 D4N-1B20

G1/2 D4N-2120 D4N-2220 D4N-2A20 D4N-2B20

M20 D4N-4120 D4N-4220 D4N-4A20 D4N-4B20

M12連接器 D4N-9120 D4N-9220 D4N-9A20 D4N-9B20

G1/2 D4N-6120 D4N-6220 D4N-6A20 D4N-6B20

M20 D4N-8120 D4N-8220 D4N-8A20 D4N-8B20

Pg13.5 D4N-1122 D4N-1222 D4N-1A22 D4N-1B22

短路電流 100A(EN60947-5-1)

額定開放熱電流(Ith) 10A(EN60947-5-1)

使用環境溫度 -30～70°C (無結冰)

絕緣電阻 100MΩ以上

接點間隔 速動型：2 × 0.5mm以上

慢動型：2 × 2mm以上

限位開關，指為保護內置微動開關免受外力、水、油、氣體和塵埃等的損害，

而組裝在外殼內的開關，尤其適用于對機械強度和環境適應 性有特殊要求的地方。　

形狀大致分為橫向型、豎向型和復合型。

另外可提供M12連接型，更加節省勞動力，更換更方便。

操作速度 1～500mm/s(D4N-1120)

操作頻率 30次/min以下

接點電阻 25mΩ以下

小適用負載*4 DC5V下1mA電阻負載(N標準參考值)

額定絕緣電壓(Ui) 300V

額定頻率 50/60Hz

防觸電保護等級 Class II (雙重絕緣)

使用環境濕度 95%以下

OMRON安全限位開關，D4N-1B20

滾珠擺桿型 (金屬擺桿，樹脂滾珠)

G1/2 D4N-2122 D4N-2222 D4N-2A22 D4N-2B22

M20 D4N-4122 D4N-4222 D4N-4A22 D4N-4B22

M12連接器 D4N-9122 D4N-9222 D4N-9A22 D4N-9B22

G1/2 D4N-6122 D4N-6222 D4N-6A22 D4N-6B22

M20 D4N-8122 D4N-8222 D4N-8A22 D4N-8B22

標準的鍍金接點了接觸的高性。 可用于標準負載及微小負載。

耐振動 誤動作 10～55Hz， 0.75mm單振幅

滾珠擺桿型 (金屬擺桿，金屬滾珠)

1497_lu_1_1

1導管 Pg13.5 D4N-1125 D4N-1225 D4N-1A25 D4N-1B25

G1/2 D4N-2125 D4N-2225 D4N-2A25 D4N-2B25

M20 D4N-4125 D4N-4225 D4N-4A25 D4N-4B25

M12連接器 D4N-9125 D4N-9225 D4N-9A25 D4N-9B25

符合EN115-1、EN81-20及EN81-50的安全接點要求（僅限慢動型）。

污染度(使用環境) 3(EN60947-5-1)

耐沖擊 耐久 1,000m/s2以上

誤動作 300m/s2以上

標準：UL、EN(TüV)及CCC

OMRON安全限位開關，D4N-1B20
