堅固的Q20L60和Q42系列傾角傳感器可以檢測幾乎任何的傾角，

同時可以在快速移動和振動較大的系統中使用。我們提供角度為 ±10°,

±45°, ±60° 和 ±85°，也可以靈活設置測量范圍0…360°.

下列輸出變量可選：4…20 mA, 0.1…4.9 V, 0…10 V, PNP/NPN ，

 NC / NO 觸點, IO-link, CANopen。

■ ATEX 防爆II 組設備，設備等級3G，可

用于氣體危險2區

■ ATEX 防爆II組設備，設備等級3D，適

用于氣體危險22區

■ 方型，塑料，PC

■ 緊湊型外型

■ 通過M12 x 1公頭接插件連接

■ 響應時間 0.1 s

■ 10…30 VDC

■ 順時針/逆時針兩個4 …20mA 模擬量輸出通

過冗余配置提高機械安全性

接線圖

德國產品TURCK傾角傳感器,圖爾克傾角傳感器測量范圍

功能原理

圖爾克傾角傳感器內有一個基于MEMS（微電

子機械系統）技術的機械式擺錘。

這個擺錘由兩個平行的電極板組成，在電極板

中間有一個電介質極板。當傳感器傾斜時，中

央的電極板就會偏移，從而導致它與其兩側的

電極版間的電容值同時發生變化。

后續電路根據這個電容

傾角傳感器

貨號 1534113

測量范圍 [A…B] 0…360°

安裝方式 縱軸

重復性 e  量程范圍|A - B|的0.2 %

線性度 e 0.6 %

溫度漂移 e ± 0.05 % / K

分辨率 e 0.14  °

工作溫度 -30…+70 °C

有關防爆區域應用，請參考使用說明

工作電壓 10…30 VDC

隔離測試電壓 e 0.5 kV

短路保護 是

斷路/反極性保護 是/ 是

輸出性能 5針, 模擬量輸出

反極性保護 是

電流模擬量輸出 4…20 mA

2 outputs, one for CW and one for CCW

負載電阻，電流輸出 e 0.2 kò

響應時間 0.1 s

到達輸出信號的滿量程的90％的時間

電流損耗 50…105 mA (獨立電壓)

符合 ATEX 符合標準聲明 TURCK Ex-12002H X

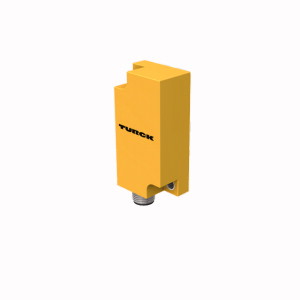

設計 方型, Q20L60

尺寸 60 x 30 x 20 mm

外殼材料 塑料, PC

電氣連接 連接器, M12 × 1

防震動性 55 Hz (1 mm)

防沖擊性 30 g (11 ms)

防護等級 IP68/IP69K

MTTF 203 年 符合SN 29500 (Ed.99) 40 °C

可供貨 安全夾 SC-M12/3GD

訂貨號： 1534113

方型，塑料，PC

緊湊型外型

通過M12 x 1公頭接插件連接

響應時間 0.1 s

10…30 VDC

順時針/逆時針兩個4 …20mA 模擬量輸出通過冗余配置提高機械安全性
