TURCK可用于惡劣環境的傳感器4602211

技術參數

型號 BI1.5-EG08WD-AN6X-H1341

貨號 4602211

額定開關距離 Sn 1.5 mm

安裝方式 齊平

安全工作距離 e (0,81 x Sn) mm

修正系數 37#鋼 = 1; 鋁 = 0.3; 不銹鋼= 0.7; 黃銅 = 0.4

重復精度 e 2 滿量程的 %

溫度漂移 e ± 10 %

磁滯 3…15 %

工作溫度 -25…+85 °C

工作電壓 10…30 VDC

余波 e 10 % Uss

直流額定工作電流 e 150 mA

空載電流 I0 e 15 mA

漏電流 e 0.1 mA

隔離測試電壓 e 0.5 kV

短路保護 是/ 循環

壓降在 Ie e 1.8 V

斷路/反極性保護 是/ 是

輸出性能 3線, 常開觸點, NPN

開關頻率 3 kHz

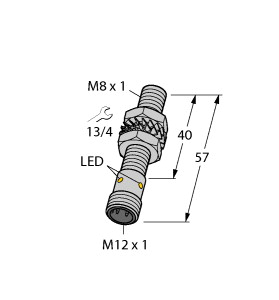

設計 螺紋, M8 × 1

尺寸 57 mm

外殼材料 不銹鋼型, 1.4427 SO

感應面材料 塑料, PVDF

可耐壓前端防護帽 e 22 bar

較大扭矩 5 Nm

電氣連接 連接器, M12 × 1

防震動性 55 Hz (1 mm)

防沖擊性 30 g (11 ms)

防護等級 IP68/IP69K

MTTF 2283 年 符合SN 29500 (Ed.99) 40 °C

開關狀態指示 LED指示燈 黃

產品特性

■ M12 × 1 螺紋

■ 銅鍍鉻

■ 全金屬檢測衰減系數恒為1

■ 抗磁場干擾

■ 溫度范圍擴展

■ 高開關頻率

■ 3線直流, 10…30 VDC

■ 常開npn輸出

■ 電纜連接

功能原理

電感式傳感器以非接觸和無磨損的方式檢測金屬物體。uprox? Factor 1傳感器的顯著YS是由于其zhuanli的多線圈環氧鐵芯技術。它對所有的金屬具有相同的檢測距離，可以抵抗強磁場的干擾

優缺點

電感式傳感器的主要是：

(1) 結構簡單，；

(2) 靈敏度高，較高分辨力達0.1μm ；

(3) 測量度高，輸出線性度可達±0.1% ；

(4) 輸出功率較大，在某些情況下可不經放大，直接接二次儀表。

其缺點是：

(1) 傳感器本身的頻率響應不高，不適于快速動態測量；

(2) 對激磁電源的頻率和幅度的穩定度要求較高;

(3) 傳感器分辨力與測量范圍有關，測量范圍大，分辨力，反之則高。
