YS巴魯夫安全保護光柵

BLG 4A-050-50X-B02-O01-SXBLG0006 515 mm 515 mm 14 ms

BLG 4A-080-50X-B03-O01-SX BLG0007 815 mm 415 mm 14 ms

BLG 1-010-210-050-PV01-SX

BLG 1-010-210-050-PV01-SX

BLG 1-010-210-070-PV01-SX

BLG 1-010-210-070-PV01-SX

BLG 1-015-210-050-PV01-SX

BLG 1-015-210-050-PV01-SX

BLG 1-015-210-070-PV01-SX

BLG 1-015-210-070-PV01-SX

BLG 1-030-210-070-PV01-SX

BLT 18KF-001-N-02

BLT 18KF-001-N-S4

BLT 18KF-001-P-02

BLT 18KF-001-P-S4

BLT M-11-U-03

BLT M-15-U-S4

BLT M-55-U-S4

BLT 21M-001-N-S4

BLT 21M-001-N-S4

BLT 21M-001-P-S4

BLT 21M-001-P-S4

BLT 31M-001-U-S92

BLT 31M-002-U-S92

BMF 204K-PS-C-2A-PU-02

BMF 204K-PS-C-2A-PU-02

BMF 204K-PS-C-2A-SA2-S49-00,3

BMF 204K-PS-C-2A-SA2-S49-00,3

BMF 204K-PS-C-2A-SA2-S49-00,5

BMF 204K-PS-C-2A-SA2-S49-00,5

BMF 273K-NS-C-2A-PU-05

光路，數量4

環境溫度-10...55 °C

保護區域高度 (Hp)915 mm

PFHd (EN 62061)2.62 E-9 1/h

開關輸出端2x PNP 常閉觸點 (NC)

外殼材料鋁

探測能力315 mm

光線類型紅外線型

診斷覆蓋率98.9 %

使用時長20 a

有效面，材料PMMA

工作電壓Ub19.2...28.8 VDC

接口2接收器: M12x1-其它, A-編碼

接口1發射器: M12x1-其它, A-編碼

尺寸35 x 1064 x 41.2 mm

BWS類型 (非接觸式保護裝置)4

防護等級IEC 60529IP65

許可/一致性T?V, cULus, CE

較大反應時間16 ms

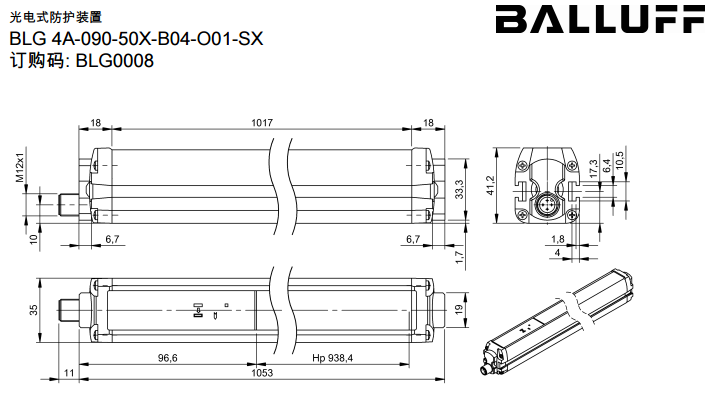

BLG 4A-090-50X-B04-O01-SX BLG0008 915 mm 315 mm 16 ms

Electrical data

ESD 8 kV觸點，15 kV空氣

IVW (浪涌) 2 kV (EN 61000-4-5)

RFI 30 V/m (EN 61000-4-3)

RFI 2000...3000 MHz 3 V/m (EN 61000-4-3)

功率有關的干擾 30V (EN 61000-4-6)

反極性保護 是

工作電壓Ub 19.2…28.8 VDC

排放 EN 55022，A級

較大負載電容，在Ue下 0.065 μF

測量工作電壓Ue DC 24 V

爆裂 2 kV (EN 61000-4-4)

輸出電流，較大 500 mA

過載保護 1.4 A較大，在55 °C時

防護等級 III

Environmental conditions

EN 60068-2-27，沖擊 16 ms (10 G)

每個軸1000次沖擊

EN 60068-2-6，振動 1倍頻程/分鐘

每軸20次跳躍

倉儲溫度 -25…70 °C

環境溫度 -10…55 °C

相對空氣濕度 15…95 %，不凝結

防護等級IEC 60529 IP65

BLG 4A-120-50X-B04-O01-SX BLG0009 1215 mm 415 mm 16 ms

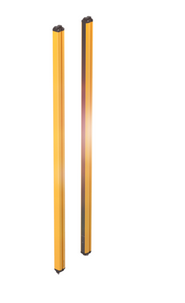

巴魯夫的安全光幕BLG 4A是非接觸式光電保護裝置 (BWS)。它們可探測手指、手或人體，應用于那些有潛在機床危險的工作范圍內。在那些區域內，它們能立即停止帶來危險的運動。

特點

通過省去保護柵欄更好地利用空間

人和機床之間快速互動

更的防擅動保護

用于手指、手和人體探測

安全特性值：PLe / SIL3

帶紅外保護區的保護范圍

停止帶來危險的運動

用于人員識別的光電危險點保護裝置

YS巴魯夫安全保護光柵
