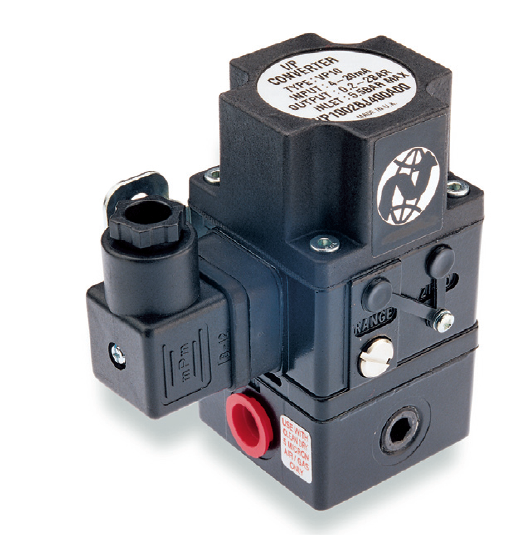

VP1001BJ100A00比例壓力閥電氣參數

的比例 I/P和E/P轉換器

適用范圍寬

大流量

常規應用保護等級IP 65

技術參數

介質:

過濾精度為5μm的除油壓縮空氣

輸出壓力:

0.2 ~1.0bar,0.2 ~ 2.0bar,0.2 ~ 4.0bar (2線)

0.14 ~6bar,0.14 ~ 8bar (3線)

流量:

高達 300 l/min

耗氣量:

<4 bar:在50%信號時的典型值為0.85 l/min

>4 bar:在50%信號時的典型值為1.75 l/min

工作壓力:

至少比需要的輸出壓力高0.7 bar

工作溫度:

-40°C ~ +85°C

在+2°C以下使用時,請咨詢本公司技術服務部。

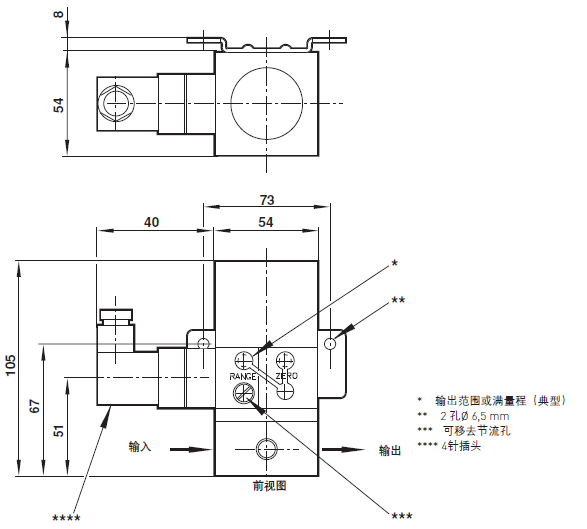

安裝方式:

整體式表面安裝架特別適用于立式安裝，也

可提供50mm管式安裝件

響應時間:

<2 bar:小于 0.5 秒

(取決于輸入階躍信號從10%變道90%和輸出

信號)

>2 bar:2秒,階躍信號從10%變到90%

總誤差:

滿量程±0,5% (典型相關誤差包括非線性遲

滯，死區和重復性的綜合作用)

溫度影響:

典型值< 0,1% /°C 和零調

氣源氣壓靈敏度:

<滿量程輸出0,075%/每1%供壓變化

故障模式:

當供電源故障時，信號降到放氣壓力

電氣參數

電磁兼容性 這是一個無源電磁裝置，不受高頻信號影響

電氣信號 雙線制4 -20 mA或 0 -10 V

三線制需要12 ~ 24 V 直流供電

接頭 30mm符合DIN 43650A 的電氣接頭，可轉4*90安裝（還可提供其他連接方式）

控制信號    輸出壓力   型號

0 ... 10 V 0,2 ... 1 VP1001BJ100A00

4 ... 20 mA 0,2 ... 1 VP1001BJ400A00

0 ... 10 V 0,2 ... 2 VP1002BJ100A00

4 ... 20 mA 0,2 ... 2 VP1002BJ400A00

0 ... 10 V 0,2 ... 4 VP1004BJ100A00

4 ... 20 mA 0,2 ... 4 VP1004BJ400A00

0 ... 10 V 0,14 ... 6 VP1006BJ101A00

4 ... 20 mA 0,14 ... 6 VP1006BJ401A00

0 ... 10 V 0,14 ... 8 VP1008BJ101A00

4 ... 20 mA 0,14 ... 8 VP1008BJ401A00
