防護等級 IP20
符合UL 94標準的阻燃等級 V-0
工作溫度 -25…+60 °C
當使用機械觸點作為輸入設備時,必須關閉斷
路和短路監控功能,或者在觸點上連接分流電
阻(見回路圖)。
電阻模塊WM1滿足機械觸點與TURCK信號處理器之間
的線路監控的需要。輸入回路被設計用作連接符合EN
60947-5-6(NAMUR)標準的傳感器,具備斷路和短路的監控功能。
Pwr綠色指示燈亮起表示運行準備。下面的雙
色LED指示燈1和2,黃燈指示對應輸出的開
關狀態。如果輸入回路發生故障,分配故障輸
入的雙色LED指示燈變成紅色,提示輸入回路
監控功能被激活。附件通道的輸出繼電器非勵磁。
儲藏溫度 -40…+80 °C
相對濕度 e 95 %

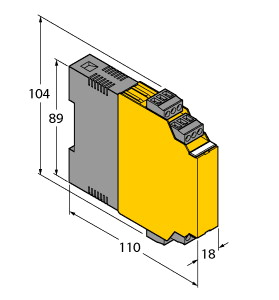

尺寸 104 x 18 x 110 mm
重量 148 g
安裝說明 DIN 導軌 (NS35) 或面板
外殼材料 聚碳酸酯/ABS
電氣連接 4排3針可拆卸接線端子塊,反極性保護,螺絲旋緊的
端子橫截面 1 x 2.5 mm2
/ 2 x 1.5 mm2
固定扭矩 0.5 Nm
用于IM模塊的籠式彈簧端子(厚度18 mm的防爆設備);包
含:2個3針藍色夾子和2個3針黑色夾子
您可以通過前面的6個開關分別設置每個通道
的操作行為(工作或靜止電流行為,即常開/常
閉模式),以及開啟或關閉每個輸入回路的斷
路和短路監控功能。
隔離開關放大器
2通道
訂貨號: 7541211可調輸出模式(常開/常閉)
輸入回路的斷路/短路監控(開/關可選)
全面的電流隔離
