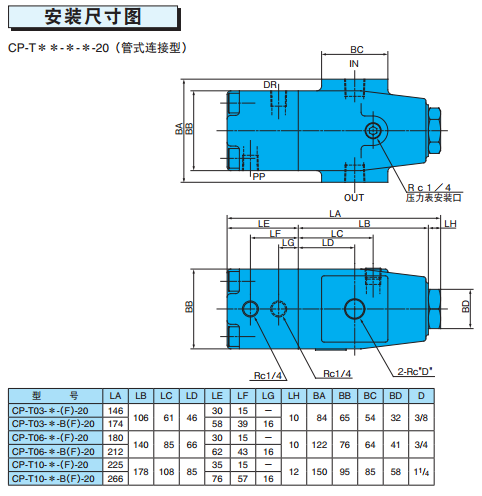

NACHI液控單向閥操作方式
和通常的單向閥基本相同,只讓油從一個方向通過,但是利用外部液控壓力可以打開單向閥,使油液反向流動。
緊湊輕巧。
操作
1外部泄油使用方法如下。逆流時背壓存在于出口側A時,如下圖所示,請務必使用外部泄油型。

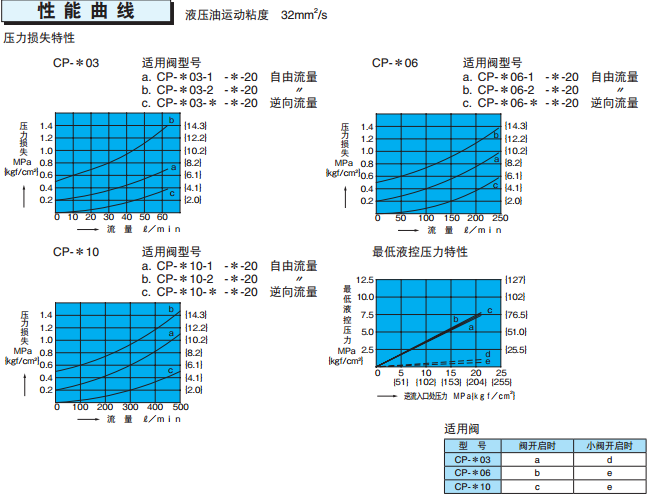

2較液控壓力隨逆流時入口側B的壓力變化而變化。為此,請用較液控壓力特性求得的比所需液控壓力高20%以上的高壓動作。
3需要底板時請按下表。
型號 管徑 建議流量 ?/min 重量 kg 適用閥
MCP-03-20 3/8 40 1.1 CP-G03-*-20
MCP-06-21 3/4 110 1.7 CP-G06-*-20
MCP-10-20 11/4 320 3.6 CP-G10-*-20
4附件安裝螺栓如下所示
型 號 螺栓尺寸 個數 鎖緊力矩N?m{kgf?cm}
CP-G03-*-*-20 M8×45? 4 20~25{205~255} -
G06- M10×55? 4 45~55{460~560} -
G10- M10×65? 6 45~55{460~56

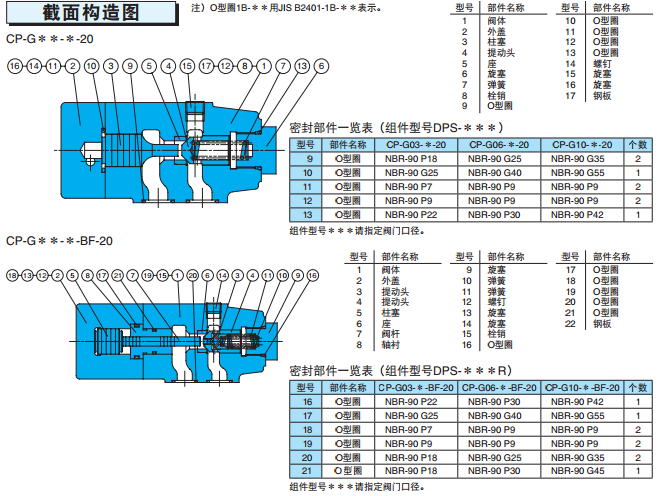

型號 部件名稱 CP-G03-*-BF-20 CP-G06-*-BF-20 CP-G10-*-BF-20 個數 16 O型圈 NBR-90 P22 NBR-90 P30 NBR-90 P42 1 17 O型圈 NBR-90 G25 NBR-90 G40 NBR-90 G55 1 18 O型圈 NBR-90 P7 NBR-90 P9 NBR-90 P9 2 19 O型圈 NBR-90 P9 NBR-90 P9 NBR-90 P9 2 20 O型圈 NBR-90 P18 NBR-90 G25 NBR-90 G35 2 21 O 型圈 NBR-90 P18 NBR-90 P30 NBR-90 G45 1
型號 部件名稱 CP-G03-*-20 CP-G06-*-20 CP-G10-*-20 個數 9 O型圈 NBR-90 P18 NBR-90 G25 NBR-90 G35 2 10 O型圈 NBR-90 G25 NBR-90 G40 NBR-90 G55 1 11 O型圈 NBR-90 P7 NBR-90 P9 NBR-90 P9 2 12 O型圈 NBR-90 P9 NBR-90 P9 NBR-90 P9 2 13 O型圈 NBR-90 P22 NBR-90 P30 NBR-90 P42 1
