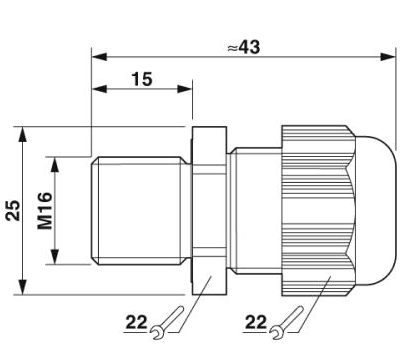

尺寸圖

                                                                                                                                                                                                               環境條件

概述

導線數 1

螺釘連接材料 PA

電纜密封材料 氯丁（二烯）橡膠

阻燃等級，符合UL 94 V2

V2 (外殼)

屏蔽 無

連接側螺紋類型 M16 x 1.5

扭矩 2.5 Nm (接頭螺母: EN 62444)

2.5 Nm (支持: EN 62444)

4 Nm (用于UL514 B：接頭螺母)

顏色 淺灰RAL 7035

沖擊類別 2

固線夾的操作 A

組裝說明 1) 以正確的扭矩將螺釘連接支架安裝在外殼中 2) 插入電纜 3) 以正確的扭矩擰緊聯管螺母

制造 BIMED

制造商分配 BM-EN-11

電纜密封 - G-INS-M16-T68N-PNES-LG - 1424470

電纜密封, 螺釘連接材料: PA, 電纜外徑 4 mm ... 8 mm, 屏蔽: 無, 連接螺紋: M16 x 1.5, 顏色: 淺灰RAL 7035

電纜密封 - G-INS-M20-M68N-PNES-LG - 1424471

電纜密封, 螺釘連接材料: PA, 電纜外徑 10 mm ... 14 mm, 屏蔽: 無, 連接螺紋: M20 x 1.5, 顏色: 淺灰RAL 7035

電纜密封 - G-INS-M25-L68N-PNES-LG - 1424472

電纜密封, 螺釘連接材料: PA, 電纜外徑 13 mm ... 18 mm, 屏蔽: 無, 連接螺紋: M25 x 1.5, 顏色: 淺灰RAL 7035

電纜密封 - G-INS-M32-L68N-PNES-LG - 1424473

電纜密封, 螺釘連接材料: PA, 電纜外徑 18 mm ... 25 mm, 屏蔽: 無, 連接螺紋: M32 x 1.5, 顏色: 淺灰RAL 7035

電纜密封 - G-INS-M40-L68N-PNES-LG - 1424474

電纜密封, 螺釘連接材料: PA, 電纜外徑 22 mm ... 32 mm, 屏蔽: 無, 連接螺紋: M40 x 1.5, 顏色: 淺灰RAL 7035

電纜密封 - G-INS-M16-T68N-PNES-GY - 1424475

電纜密封, 螺釘連接材料: PA, 電纜外徑 4 mm ... 8 mm, 屏蔽: 無, 連接螺紋: M16 x 1.5, 顏色: 灰色

電纜密封 - G-INS-M20-M68N-PNES-GY - 1424476

電纜密封, 螺釘連接材料: PA, 電纜外徑 10 mm ... 14 mm, 屏蔽: 無, 連接螺紋: M20 x 1.5, 顏色: 灰色

電纜密封 - G-INS-M25-L68N-PNES-GY - 1424477

電纜密封, 螺釘連接材料: PA, 電纜外徑 13 mm ... 18 mm, 屏蔽: 無, 連接螺紋: M25 x 1.5, 顏色: 灰色

電纜密封 - G-INS-M32-L68N-PNES-GY - 1424478

電纜密封, 螺釘連接材料: PA, 電纜外徑 18 mm ... 25 mm, 屏蔽: 無, 連接螺紋: M32 x 1.5, 顏色: 灰色

電纜密封 - G-INS-M40-L68N-PNES-GY - 1424479

電纜密封, 螺釘連接材料: PA, 電纜外徑 22 mm ... 32 mm, 屏蔽: 無, 連接螺紋: M40 x 1.5, 顏色: 灰色
