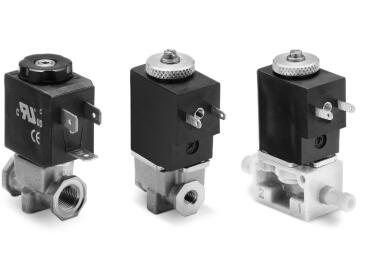

AP 系列直動式流量比例閥為二位二

通常閉機能，公稱通徑從 0.8 到 2.4 mm

共 6 種規格可選，特殊的設計結構優化

了閥體內的粘滑效應。比例閥可應用于

開環控制，如氣體的混合、控制氣體的

流量或吹氣量、或真空應用。

? 兩種規格可選：16 和 22 mm

? PWM 控制或電流控制

? 開環控制

? 可用于真空應用

? 規格 16mm 的閥體可選擇

PVDF 材質

閥位機能

結構形式

接口

公稱通徑 (?)

公稱流量 (Qn - Kv)

較大工作壓力

遲滯

重復精度

工作溫度

介質

安裝方式

二位二通，常閉 [NC]

直動式，比例控制

M5 - G1/8

見具體的參數表

見具體的參數表

見具體的參數表

規格 16 mm < 7% 規格 22 mm < 5%

規格 16 mm < 5% 規格 22 mm < 3%

0 ÷ 60°C

壓縮空氣或惰性氣體，無需油霧潤滑，潔凈程度需符合 ISO 8573-1 3.4.3 等級

任意

材料 黃銅（或 PVDF，僅限規格 16）

閥體，丁腈橡膠密封件

公稱電阻

額定電流

GP7 GPH U711 U712

193 ohm 48 ohm 85 ohm 22 ohm

125 mA 250 mA 271 mA 0.542 mA
