規格 MX2, MX3
接口 G3/8, G1/2, G3/4（MX2）- G3/4, G1（MX3）
MX 系列過濾器、減壓器、油霧器等
可采用三種附件快速連接、組合成不同
形式的氣源處理裝置。在訂購時，組合
件可以采用一個簡單的代號。
在組合氣源處理裝置時，三種連接
附件可供選擇。連接附件的使用可使維
修時，僅對需要維護的單個元件進行拆
卸操作，而無需拆卸整個組合件。
? 緊湊型設計
? 較優化的尺寸
? 性高
? 維護簡單、方便
? 重量輕
模塊型設計，緊湊型
材料 見各相關元件的材料一覽
接口 MX2：G3/8 - G1/2 - G3/4
MX3：G3/4 - G1
安裝方式 垂直放置
附壁式安裝
面板式安裝
工作溫度 -5°C ÷ 50°C：較大工作壓力可達 16 bar（介質的露點應不于 2°C）
-5°C ÷ 60°C：較大工作壓力可達 10 bar（介質的露點應不于 2°C）
MX 系列氣源處理裝置組合件的配置可參照下面的示意圖，并根據 3/1.50.03 頁上的
產品代號配置出相應的型號。

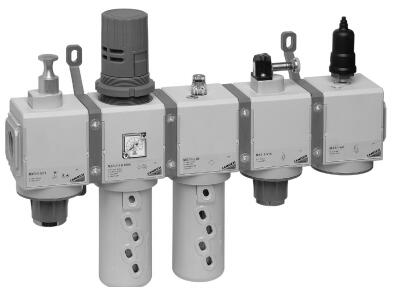

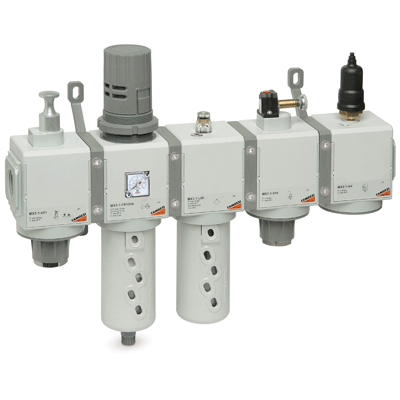

下圖所示的氣源處理裝置組合件的代號為：
MX2-3/8-V01+A32XF00XR004YL00XV16-KK
