公稱直徑 5, 7 mm
連接管直徑 6/4, 8/6, 10/8(塑料管)6x14, 8x17, 10x19, 13x23(橡膠管)
連接螺紋 G1/8, G1/4, G3/8, G1/2

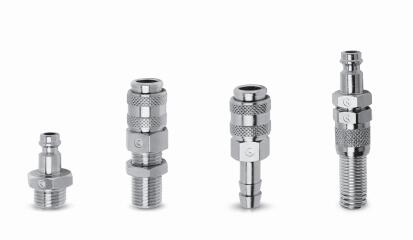

5000 系列快速管接頭適用于氣動系
統中軟管需要頻繁連接或拆卸的場合。
因快速管接頭內裝有止回閥,操作時,
不必卸掉管路中的壓力就可實現氣路的
連接或斷開,從而節省了很多時間。
型號中的左起三個數字(5 或 8)
表示公稱直徑,凡是左起三位數字相
同的型號相配件,均可連接在一起。
類型 快速斷流閥
結構形式 截止式
安裝方式 螺紋連接
連接螺紋 英制圓柱管螺紋 ISO 228(BSP)
材料 鍍鎳黃銅,丁腈橡膠密封件(公稱直徑 7 mm 的快速管接頭(凸形)的材
料為淬硬鍍鋅鋼),不銹鋼彈簧及不銹鋼鋼球
連接螺紋 G1/8, G1/4, G3/8, G1/2
安裝位置 任意
工作溫度 0 ÷ 80°C(干燥空氣 - 20°C)
工作壓力 -0.99 ÷ 12 bar
公稱壓力 6 bar
公稱流量 詳見流量特性曲線圖
公稱直徑 5 mm 或 7 mm
介質 壓縮空氣或壓流體
左圖為不同公稱直徑的快速管接頭在不同壓力損失的情況
下,所對應的公稱流量。
測試時使用的型號如左圖所示,所得數據為狀態下的
大流量。當使用的連接管質量較時,圖中的流量特性需要進行
修正。
