康茂盛平行式爪鉗結構緊湊
上海乾拓貿易有限公司
電話：021-39526589
手機：17321056802 (微信)
郵箱：17321056802@163.com
QQ：1921967640
聯系人：吳章瑤（先生）
地址：上海嘉定區嘉涌路99弄6號樓713室
? 高耐用性
工作行程 (mm) 4 8 12 14 16
理論夾持力 - 張開 (N) 8 24 47 75 100 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）
理論夾持力 - 關閉 (N) 5 18 35 60 85 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）
? 緊湊型設計
? 高夾持力

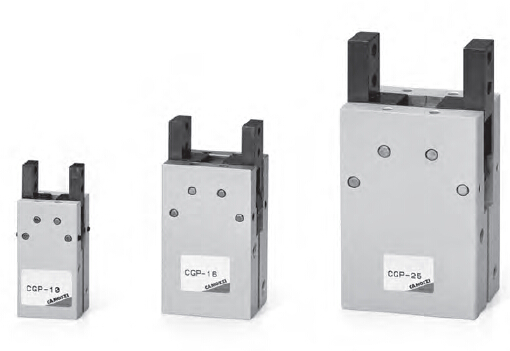

CGP 系列爪鉗在基座的三個側面上具有
安裝孔，可以很方便的安裝，也可以選用附
件 C-CGP 型凹形支架或 L-CGP 型凸形支架
進行安裝。
型號 CGP-10 CGP-16 CGP-20 CGP-25 CGP-32
規格 10 16 20 25 32
工作方式 雙作用，平行式
工作壓力 1.5 ÷ 7 bar
工作溫度 0 ÷ 80°C
較大工作頻率 180 次/分鐘
潤滑 氣缸部分可潤滑或不潤滑，杠桿部分及活動部位需潤滑
較大夾持點長度 L (cm) 3.0 4.0 6.0 7.0 8.5 （當工作壓力為 5 bar 時）
質量 (g) 50 140 250 410 680
接口 M5（其中 CGP-10 為 M3）
介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油），即將停止供貨字樣。
CGP 系列平行式爪鉗按照其驅動氣缸的缸徑（即出力的大小）可分為五種不同的規
格。爪鉗在具有很高耐用度的滑動部件上平行移動，活塞上裝有永磁體，可使用 CSB 型
磁性接近開關。磁性接近開關安裝在基座的 T 型凹槽內，以檢測爪鉗的張開或關閉。
