B1N360V-Q20L60-2UP6X3-H1151/3GD  1534112

立方體，邊長20 mm

塑料, PBT‐GF20‐V0

有工作狀態和開關狀態指示燈

兩路可編程輸出

在 0°~360°之間可選擇開關點

4線直流, 10…30 VDC

M12 x 1公頭接插件

測量范圍 [A…B] 0…360°

安裝方式 縱軸

重復精度 e 0.2 滿量程的 %

值精度（25°C) +/- 0.5  °

溫度系數類型 0.03  °/K

分辨率 e 0.14  °

工作溫度 -30…+70 °C

有關防爆區域應用，請參考使用說明

工作電壓 10…30 VDC

余波 e 10 % Uss

空載電流 I0 e 35 mA

漏電流 e 0.1 mA

隔離測試電壓 e 0.5 kV

輸出電流 e 500 mA

Response delay 500 ms

Dropout delay 350 ms

短路保護 是/ 熱量

壓降在 Ie e 1 V

斷路/反極性保護 是/ 是

輸出性能 5針, 常開/常閉觸點, 2 × PNP

浪涌保護+Ub 到 (Ub - 40V)

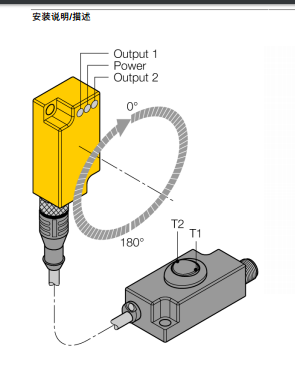

Programming of switching points via teach-adapterTX1-Q20L60Switch-on and off points are freely selectable over theentire inclination range of 360°.

They can be taught in clockwise or counter clockwisedirection.

The sensor must be installed in vertical position. Movethe inclinometer in the wanted start position beforeyou program the switchpoints. For more details onprogramming, please see next page.

When selecting the programming mode with defaultoperating range of 180°, only the switch-on point has tobe adjusted.
