PHOENIX冗余模塊參數/標準和規范

電磁兼容性

符合2014/30/EU電磁兼容指令

抗干擾

EN 61000-6-2:2005

標準/規程

EN 61000-4-2

觸點放電

4 kV (強度測試2)

標準/規程

EN 61000-4-3

頻率范圍

80 MHz ... 1 GHz

測試場強

10 V/m (強度測試 3)

頻率范圍

1.4 GHz ... 2 GHz

測試場強

3 V/m (強度測試2)

標準/規程

EN 61000-4-4

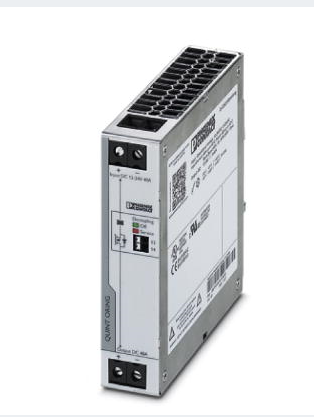

冗余模塊 - QUINT4-S-ORING/12-24DC/1X40 - 2907752

備注

標準 B

標準/規程

EN 61000-4-5

信號

1 kV (強度測試2 - 非對稱)

標準/規程

EN 61000-6-3

EN 61000-4-6

頻率范圍

0.15 MHz ... 80 MHz

電壓

10 V (強度測試 3)

壓指令

符合LV 條例2006/95/EC

標準——電氣安全

EN 60950-1/VDE 0805（SELV）

標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝

EN 50178/VDE 0160 (PELV)

標準——安全電壓

IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)

標準——安全絕緣

DIN VDE 0100-410

標準——防止沖擊電流，電氣設備中保護性隔離的基本要求

EN 50178

UL

UL/C-UL，隸屬UL 508

UL/C-UL，隸屬UL 60950-1

UL ANSI/ISA-12.12.01 I級，Ⅱ類，A，B，C，D組（危險區域）

電擊

18 ms，30g，在每個空間方向（符合IEC 60068-2-27）

振動（操作）

< 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

15 Hz ... 150 Hz、2.3g、90 min。

組裝說明

可并排安裝：PN ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm

可并排安裝：PN <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm

安裝位置

水平DIN導軌NS35，EN60715
