62M2P032A0050，意大利康茂盛鉸接式流量控制閥效果圖

    這些系列的單向和雙向流量控制閥

    G1/8 - G1/4 - G3/8：黃銅閥體，丁腈橡膠密封件

    公稱流量見流量特性曲線

    或閥上，可以較為地調節流量。

    介質經過濾的壓縮空氣，無需油霧潤滑。

    工作壓力1 ÷ 10 bar

    工作溫度0 ÷ 80°C （干燥空氣 - 20°C）

    結構形式針形

    較大公稱直徑M5 = 1.5 mm；G1/8 = 3.5 mm；G1/4 = 5 mm

    安裝位置任意

    公稱壓力6 bar

    的外形尺寸很小，便于直接安裝在氣缸

    如果使用油霧潤滑，應不間斷地使用油霧潤滑

    類別單向和雙向流量控制

    材料M5：不銹鋼閥體和調節螺釘，丁腈橡膠密封件

    接口M5 - G1/8 - G1/4

    安裝方式外螺紋

    （TJ使用 ISO VG32 潤滑油）

    G1/4 接口流量特性曲線圖（1 > 2）

    當流量控制閥全部打開時，2 > 1 的公稱流量為 790 Nl/min

    當流量控制閥全部關閉時，2 > 1 的公稱流量為 460 Nl/min

    Qn = 公稱流量（按入口壓力 6 bar、出口處壓降 1 bar 測定）

    N° = 調節螺釘?shù)男D(zhuǎn)圈數

    GSCU 813-M5-3 M5 3 12 3 27.5 12.5 6.5 8

    GSCU 814-M5-4 M5 4 12 3 27.5 19 8.8 8

    GSCU 803-1/8-6 G1/8 6 22.5 5 50 26.5 13 14

    GSCU 804-1/8-8 G1/8 8 22.5 5 50 28 15 14

    GSCU 805-1/4-8 G1/4 8 27 7 67.5 28.5 15 19

    GSCU 806-1/4-10 G1/4 10 27 7 67.5 31 17.5 19

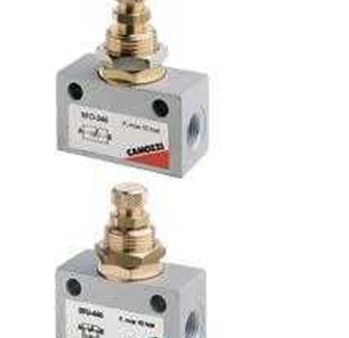

    產品圖片
