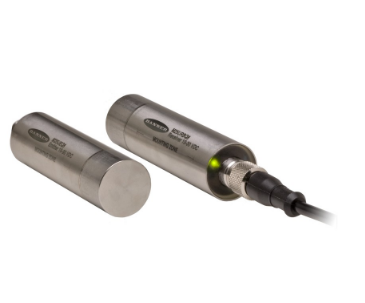

M25U系列不銹鋼IP69K聲波傳感器

專門設計的防水，不銹鋼聲波傳感器可以在食品加工和其他衛生行業提供的操作。

• 雙量程/雙速對向模式聲波傳感器非常適用于感應清晰的物體或材料

• 特點光滑的316系列不銹鋼結構能夠承受惡劣的衛生環境

• 額定IP69K，IEC IP67（NEMA 6），帶有完全封裝的電子元件

• 寬廣的標準工作溫度范圍-20°至+ 70°C（-4°至+ 158°F）

• 每隔幾個小時就可以承受高達80°C和1500 psi的高溫噴霧

• 由FDA批準的材料構造容易清潔，沒有螺紋，縫隙或接縫來捕集碎片

• 對周?chē)穆曇艉碗娮釉胍舴浅Ｃ庖?/span>

M25UEQ8

M25U系列聲波發射器

范圍：500毫米（標準速度）; 250毫米（高速）; 輸入：10-30V直流

額定值：IP69K; 輸出：雙極（1 NPN和1 PNP）

5針歐式QD

M25URBQ8

M25U系列聲波接收機

范圍：500毫米（標準速度）; 250毫米（高速）; 輸入：10-30V直流

額定值：IP69K; 輸出：雙極（1 NPN和1 PNP）

5針歐式QD

聲波傳感器主要材料有壓電晶體（電致伸縮）及鎳鐵鋁合金（磁致伸縮）兩類。電致伸縮的材料有鋯鈦酸鉛（PZT）等。壓電晶體組成的聲波傳感器是一種可逆?zhèn)鞲衅鳎梢詫㈦娔苻D(zhuǎn)變成機械振蕩而產生聲波，同時它接收到聲波時，也能轉變成電能，所以它可以分成發送器或接收器。有的聲波傳感器既作發送，也能作接收。這里僅介紹小型聲波傳感器，發送與接收略有差別，它適用于在空氣中傳播，工作頻率一般為23-25KHZ及40-45KHZ。這類傳感器適用于測距、遙控、防盜等用途。該種有T/R-40-16，T/R-40-12等（其中T表示發送，R表示接收，40表示頻率為40KHZ，16及12表示其外徑尺寸，以毫米計）。另有一種密封式聲波傳感器（MA40EI型）。它的特點是具有防水作用（但不能放入水中），可以作料位及接近開關用，它的性能較好。聲波應用有三種基本類型，透射型用于遙控器，防盜報警器、自動門、接近開關等；分離式反射型用于測距、液位或料位；反射型用于材料探傷、測厚等。

工作模式

聲波傳感器利用聲波介質對被檢測物進行非接觸式無磨損的檢測。聲波傳感器對透明或有色物體，金屬或非金屬物體，固體、液體、粉狀物質均能檢測。其檢測性能幾乎不受任何環境條件的影響，包括煙塵環境和雨天。

檢測范圍

聲波傳感器的檢測范圍取決于其使用的波長和頻率。波長越長，頻率越小，檢測距離越大，如具有毫米級波長的緊湊型傳感器的檢測范圍為300~500mm波長大于5mm的傳感器檢測范圍可達8m。一些傳感器具有較窄的6º聲波發射角，因而更適合檢測相對較小的物體。另一些聲波發射角在12º至15º的傳感器能夠檢測具有較大傾角的物體。此外，我們還有外置探頭型的聲波傳感器，相應的電子線路位于常規傳感器外殼內。這種結構更適合檢測安裝空間有限的場合
