CKD冷卻液用/壓力傳感器注意事項

指示燈被連接在微型開關的常閉端子和常通端子上，負荷(繼電器等)沒有通電的狀態，也有如下所示少量電流流經，請注意負荷的選定。

AC100V 1.5mA AC200V 2.0mA

DC24V 1.5mA

請考慮沖擊電流再選定。

微型開關接點規格

沖擊電流

通常為閉回路  較大30A

通常為開回路  較大15A

關于沖擊電流建議預行實際測試。

請不要在有性氣體的環境中使用。

●壓力開關不是防爆構造。在性氣體的環境中使用時,有可能引起,請不要使用。

安裝 · 裝配 · 調試時

根據需要，為了緩和水錘、沖擊壓力及脈動，應采取對策，安裝緩沖器、吸收器、儲能器。

壓力過耐壓時，即使是瞬間也有可能損壞CPE。

2 關于大氣開放氣口

· 膜片異常時,為了防止流體進入電裝部分,應從大氣開放口排放流體。

大氣開放口請配置在大氣壓排放流體沒有問題的場所。

· 請確保大氣壓開放口沒有冷卻劑和塵埃進入進行適當的防護。

3 配線時，請松開緊固蓋子的螺釘,取下蓋子,對內部的微型開關配線。

4 內部配線請不要接觸到可動部分。否則會損壞開關的精度。

5 蓋子的材質為ABS樹脂,請避免在高溫環境中使用。

另外,配管和安裝時,請抓住氣口部分。

6 壓力設定方法

· 取下蓋子上的帽,松開螺母,用調節螺栓設定壓力。

(+)側設定壓力上升,(-)側設定壓力下降。(使用工具:扳手13m/m、一字型起子)設定后請用螺母固定。

· 刻度板為大致標準。(刻度誤差為±0.05MPa以內）正確地設定，請用其它的壓力表確定后再進行。

· 刻度板顯示開關為ON時的值。

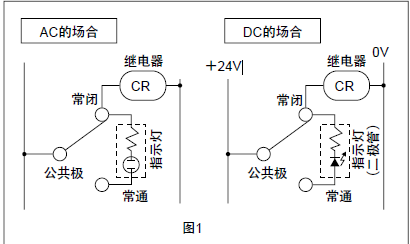

過設定壓力指示燈亮,在設定壓力以下燈滅時,請對微型開關的公共極端子、常閉端子配線。另外，請將附加的壓力上升→指示燈亮銘板貼在蓋子上容易看見之處。

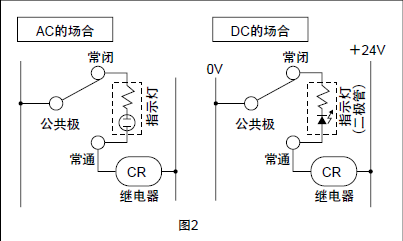

在設定壓力以下指示燈亮，在設定壓力以上指示燈滅的場合，請對微型開關的公共極端子，常通端子配線。另外，請將附加的壓力上升→指示燈亮銘板貼在蓋子上容易看見之處。
