警告
關閉所有電源并釋放液壓
壓力。阻止任何可能產生的負載
壓力。
1.從系統中取出設備。
2.蓋上所有的系統開口以防止灰塵進入。
B.特殊工具
需要以下特殊工具:
1.額定扭矩扳手磅。
2.沖洗板。尺寸請參考圖6。
3. 0-500毫安表。
C.簡易工具
大修不需要簡易工具。
D.拆卸
定期維護閥門一般不需要
拆卸到這里描述的程度。但是,那
序列也可以作為部分拆卸的指導。
一般來說,拆卸是在項目中完成的

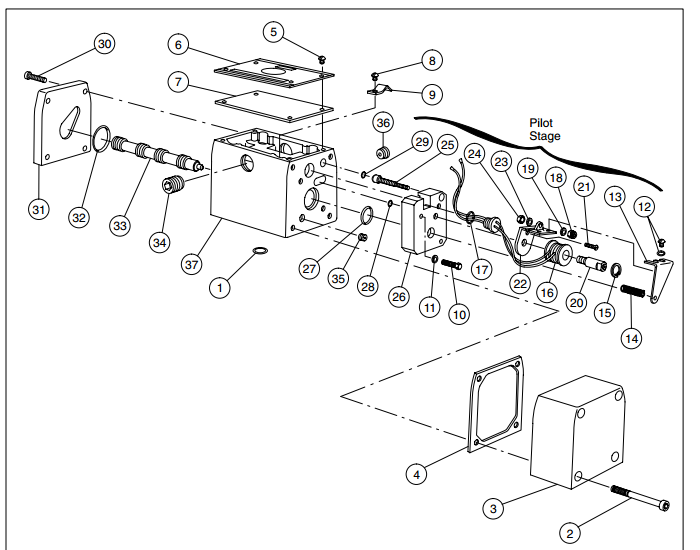

編號順序如圖1所示。特殊程序
包括在以下步驟中:檢查所有內部通道是否干凈通暢。
檢查所有的匹配表面的刻痕和毛刺。
檢查螺紋部件和螺紋孔的狀況。
檢查固定環(15)。小毛刺可以被刪除
與印度石頭。
警告
閥芯(33)不得有刃口斷裂
與石頭。他們是非常接近的
公差。
1.確保閥芯側面的0.020孔
(33)和旋入的孔塞中的0.030孔
在閥芯的末端完全打開。 (見圖5)
閥芯末端的孔塞可能必須是
已經聚集的污染物
軸內。
圖3.先導級伺服閥調整位
1.徹底清潔閥門的外部。
2.閥門充滿流體,所以將其放在容器上
當蓋(3,圖1)被移除時。
3.按照順序拆下零件(1)至(11)。
4.將先導級零件(12)至(26)作為一個整體拆下
通過從主臺體(37)上拉動適配器(26);在
同時,將線圈連接器從機身上推下。看到
圖4.根據數字拆卸試驗臺
圖1中的序列。
威格士VICKERS兩級伺服閥檢修手冊
5.拆下零件(27)至(37)。
E.清潔
所有部件必須徹底清潔并保持清潔
檢查和組裝。伺服的緊密公差
閥門使這個要求比平常更嚴格。
使用與系統兼容的商業溶劑
流體來清潔零件。壓縮空氣可用于
清洗閥門,但必須過濾去除水分
污染。清潔壓縮空氣特別有用
清洗閥芯孔和閥體通道。
圖2.調整螺絲螺母和墊圈的位置
威格士VICKERS兩級伺服閥檢修手冊
