寶德伺服隔膜閥閥體材質

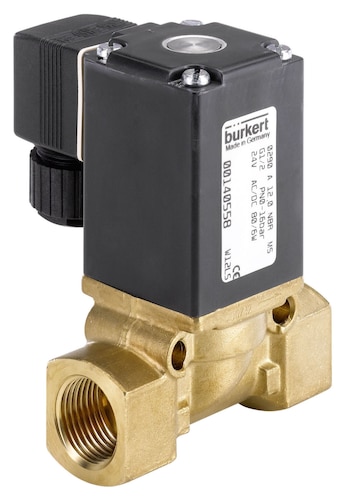

058766 0290型真空電磁閥黃銅G3 / 4

伺服輔助式隔膜電磁閥，較大通徑DN 50

固定耦合的隔膜，沒有差壓也可以打開閥門

防震線圈

阻尼設計，閥門動作靜音

burkert電磁閥是用來控制流體的方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。

DC型節能節電

0290為伺服式S.EV系列電磁閥。不需壓差即可打開閥門。其打開過程是通過膜片與鐵心的固定耦合完成的。內置的“軟球”功能以溫和的方式打開閥門。根據不同的應用，可以選擇各種膜片材質。閥體材質為不銹鋼和灰鑄鐵。電磁線圈采用耐化學腐蝕的環氧樹脂封裝。所有DC式都帶“kick and drop”電子線路，用以降功耗。符合DIN EN 17301-803 A型電纜插頭配套，該閥的安全防護等級為IP65，不銹鋼閥體式NEMA 4X。

工作原理

有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的BURKERT電磁閥。 　 BURKERT電磁閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作，在零壓差時工作也。如：6013、0124、6012等。

注意事項

適用性

管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。　流體的溫度必須小于選用電磁閥的標定溫度。　電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。　工作壓差，管路較高壓差在小于0.04MPa時應選用如0330、5282系列等直動式和分步直動式；較工作壓差大于0.04MPa時可選用先導式（壓差式）電磁閥；較高工作壓差應小于電磁閥的較大標定壓力；一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。 流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁閥對介質要求清潔度要好。　注意流量孔徑和接管口徑；電磁閥一般只有開關兩位控制；條件允許請安裝旁路管，便于維修；有水錘現象時要定制電磁閥的開閉時間調節。　注意環境溫度對電磁閥的影響　電源電流和消耗功率應根據輸出容量選取，電源電壓一般允許±10%左右，必須注意交流起動時VA值較高。

安全性

一般電磁閥不防水，在條件不允許時請選用防水型，可以定做。　電磁閥的較高標定公稱壓力一定要過管路內的較高壓力，否則使用壽命會縮短或產生其它意外情況。　有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王（SLF）電磁閥。　性環境必須選用相應的防爆產品。

經濟性

有很多電磁閥可以通用，但在能滿足以上三點的基礎上應選用經濟的產品。電磁閥的選型　電磁閥選型應該依次遵循安全性，性，適用性，經濟性四大原則，其次是根據六個方面的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)。
