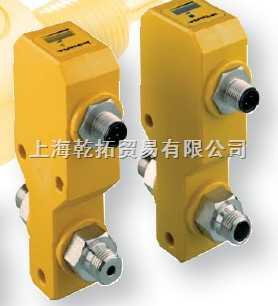

德國圖爾克緊湊型氣體流量傳感器簡單介紹
特點：
M12快速插頭
緊湊型插入式氣體流量傳感器
訂貨號： 6870004
3線直流, 19.2…28.8 VDC
熱式功能原理
液體監測流量傳感器
電位計調節
通過LED顯示流量狀態
常開觸點，PNP輸出
功能原理：
來反應流體流速的變化。圖爾克耐磨損的熱式流量傳感器
可用于液體或氣體介質的流速監控。
當流體經過探頭的時候，會帶走加熱線圈的一部分熱量。
插入式流量傳感器基于熱式原理。
測量探頭通過與流體介質的溫度相比較進行加熱，
通過測量這兩個熱敏電阻之間的阻值差變化
技術參數：
工作電壓 19.2…28.8 VDC 電流損耗 e 80 mA
溫度梯度，響應時間 較大 12 s 溫度梯度 e 250 K/min
介質溫度 -20…+80 °C 環境溫度 -20…+80 °C
外殼材料 不銹鋼型, V4A (1.4571) 探頭材質 不銹鋼,
開時間 typ. 2 s (1…15 s) 關時間 typ. 2 s (1…15 s)
AISI 316Ti 較大扭矩 100 Nm 電氣連接 連接器,
輸出性能 PNP, 常開觸點 額定工作電流 0.4 A
壓降在Ie e 1.5 V 短路保護 是 反極性保護 是 防護等級 IP67
M12 × 1 耐壓等級 100 bar 過程連接 G ?"
工作范圍 3…300cm/s 開關特性 typ. 8 s (2…15 s)
德國圖爾克緊湊型氣體流量傳感器簡單介紹
