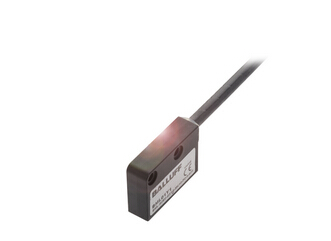

巴魯夫磁編碼式傳感器

巴魯夫的線性磁編碼式位移測量系

統BML所有位置上的位置反饋

 立即可用且無需基準運行。在工作電壓

丟失和重新接通系統后也一樣。

特點

快速而地確定測量值，重復精度高，

從而實現較佳的機器效率

使用采用Permagnet?技術的長期穩定

的磁帶，提升設備可用性

堅固的金屬殼體確保使用壽命長

通過校準軟件實現簡便、快速的安裝

側面偏移 (Y) ±0.5 mm 切向偏移 (X)，

較大 ±0.5 mm 固定 通孔4.3 mm 尺寸 16 x 18.5 x 80.3 mm 較大偏航，

± 0.2 ° 較大間距 ±0.5 ° 小直徑 243 mm 橫搖，較大 ±0.5

° 電極寬度 2 mm 運行方向 與測量頭同向 重量 65 g

Output/Interface BiSS-C節拍頻率 0.1…10 MHz 位

，數量 40 Bit 信號序列 A先于B = 上升 實時信號

 模擬正弦/余弦 差值信號 是 接口 BiSS-C

接口編碼 二進制 故障信號 是 時鐘 RS422差值信號

模擬輸出端 模擬，sin/cos 1 Vpp 計數方向 上升 預設

 可通過硬件PIN或軟件工具進行 配置

Range/Distance 內插因子 2000 分辨率 1 μm

較佳讀取距離 0.4 mm 測量范圍 48 m 線性偏差，

較大 ±20 μm 線性偏差，較大，傳感器頭 ±2 μm

讀取距離 0.01…0.8 mm 運行速度，較大 10 m/s

重復精度 ≤1 μm 更多有關MTTF或B10d的信息，

請參閱MTTF / B10d證書 B10d所給出的MTTF / B10d

數值并非約束性的購買及/或產品壽命；這些數

值只是經驗值，對于產品屬性沒有約束力。這些數

值說明也同樣不會延長或以任
