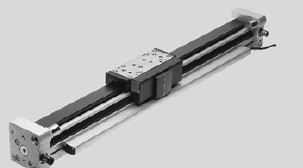

擺動型FETSO直線氣缸結構556726
結構材質：
? 擺角較高可達270°
? 直線運動較高可達200 mm 行程
? 可單獨或同時對兩種類型的運動進行控制
? 直接安裝的自調液壓緩沖器，以應對擺動過程中較高的轉動能量
? 進氣口位于一端，可快速簡便地連接氣管
? 循環滾珠軸承導軌了
—擺動無回轉間隙
—直線運動時，阻抗負載扭矩
旋轉葉片不適合用于定義終端位置，例如止動杠桿和擋塊必須被拆除。
選型資料：
帶滑動軸承導軌:
如果偏心安裝有效負載，水平安裝時，內部摩擦力會增加，從而導致直線運動有效作用力下降。
緩沖元件帶固定擋塊，重復精度高
? 可設定擺角
? 擋塊元件和擺動模塊之間的機械齒輪可防止在承載狀態下擋塊系統出現移動
? 通過緊湊型接近開關SME/SMT-10F，感測擺動
? 帶滑動軸導軌
? 帶循環滾珠軸承導軌
工作介質過濾壓縮空氣，潤滑或未潤滑
工作壓力[bar] 2.5 ... 8
環境溫度1) [°C] –10 ... +60
耐腐蝕等級CRC2) 1
1) 注意接近開關工作范圍。
2) CRC1:耐腐蝕等級1，符合Festo 940 070標準
元件只需具備度耐腐蝕能力。運輸和貯存防護。這些元件無表面基本涂層要求，譬如：內部元件或位于蓋子下面的元件。
擺動型FETSO直線氣缸結構556726
