規格原理：

帶分立（PNP或NPN）輸出的1類激光CMOS傳感器。 zhuanli申請中。

本指南旨在幫助您設置和安裝Q4X傳感器。 有關編程，性能，

故障排除，尺寸和附件，

181483查看使用說明書。 使用本文件假定您熟悉相關的行業標準和實踐。

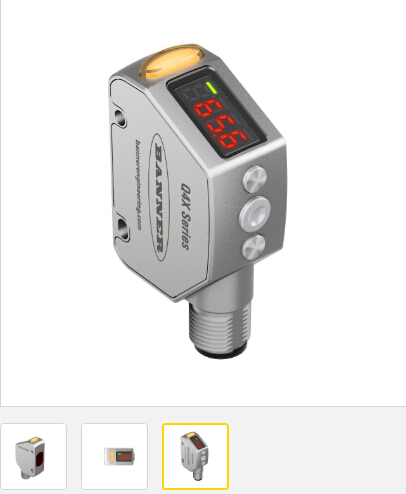

為了便于說明，本文件中使用螺紋桶型Q4X圖像。

警告：不能用于人員保護

切勿將此設備用作人員保護的傳感設備。 否則可能導致嚴重傷害或死亡。

該設備不包括允許其在人身安全中使用所需的自檢冗余電路

應用。 傳感器故障或故障可能導致傳感器輸出通電或斷電條件。

顯示和指標

顯示屏是一個4位數的7段LED。主屏幕是運行模式屏幕。

對于2點，BGS，F(xiàn)GS和DYN TEACH模式，顯示屏以毫米為單位顯示與目標的當前距離。對于雙TEACH模式，

顯示屏顯示與教授參考表面匹配的百分比。顯示值表示傳感器沒有授課。

在運行模式下顯示

1.穩定性指標（STB-Green）

2.主動教導指示器

?DYN動態（琥珀色）

?FGS-前景抑制（琥珀色）

?BGS背景抑制（琥珀色）

技術參數：

?導通輸出（閉合）

?關 - 輸出不執行（打開）

主動教導指示器（DYN，F(xiàn)GS和BGS）

?DYN，F(xiàn)GS和BGS全部關閉 - 兩點TEACH模式選中（默認）

?選擇了DYN動態示教模式

?選擇FGS on-Foreground抑制TEACH模式

?選擇BGS on-Background抑制TEACH模式

?DYN，F(xiàn)GS和BGS均處于所選雙模式教導模式穩定性指標（STB）

?感應范圍內的穩定信號

?閃爍 - 邊緣信號，目標出限制

的感測范圍，或多個峰值條件存在

?關 - 在的感應范圍內未檢測到目標范圍
