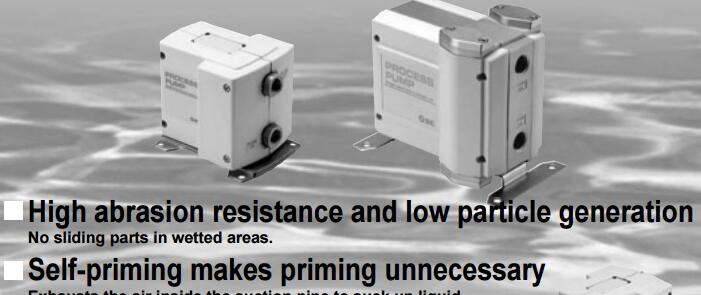

SMC氣動隔膜泵的工作原理

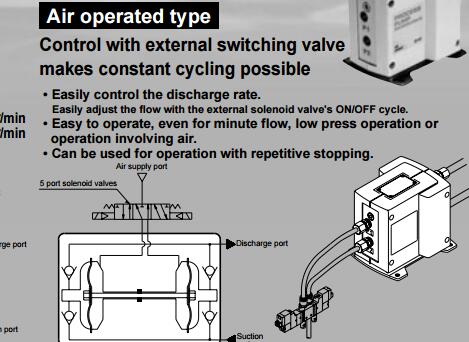

雙作用氣控型隔膜泵的動作原理如下圖、換向閥不在泵體內部，較自動運轉型壽命長。
改變外部電磁閥的ON/OFF頻率，可簡單的進行流量控制。可以在較的頻率下工作，故輸出流量可以很小。先導壓力也可以比自動運轉型。
氣動隔膜泵是以壓縮空氣為動力，用于輸送各種液體的新型泵。泵體內用隔膜將壓縮空氣與被輸送的液體隔開，故稱為氣動隔膜泵。
雙作用氣控型隔膜泵的控制回路如下圖。將減壓閥的設定壓力設定在0.2~0.7MPa，電磁閥一通電，泵便開始工作，但液體輸出側的球閥處于開啟狀態。
泵開始工作前，泵內無液體（干狀態），也能吸入液體。在干狀態下的較大吸入揚程為1m。
讓泵停止工作，讓電磁閥斷電，泵內氣壓力便從三通電磁閥泄掉。也可關閉液體輸出側的球閥讓泵停止工作。
輸出流量的調節可利用球閥或節流閥進行。隔膜泵的輸出流量若小于較流量要求，泵會猶豫工作不穩定而停止。
若要求輸出流量小于較流量，可在輸出側旁通回路來解決，確保泵內達到較流量。
