CDUJB20-30D，新款SMC小型自由安裝氣壓缸

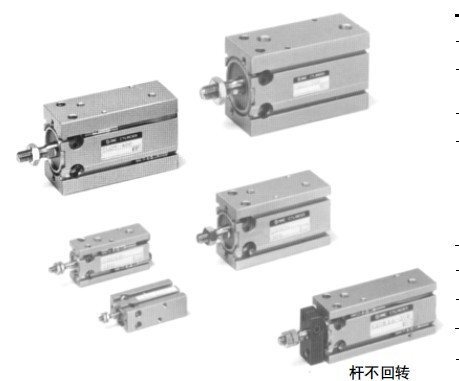

CUJ 系列 小型自由安裝氣壓缸 Φ12-Φ20
詳細
和CU系列相比的節省空間氣缸，總長縮短了64%，容積減少了70%
帶磁性開關 (CDUJ系列: CDUJ)
字段描述 字段取值 取值描述
內置磁環 D 內置磁環
安裝方向 B 橫向安裝
缸徑 20 缸徑 20mm
動作方式 D 雙作用
桿端螺紋 - 桿端內螺紋
磁性開關型號 - 無磁性開關 磁環內置 無開關安裝導軌
磁性開關個數 - 2個 或 無
訂制規格 - 標準
小心接近安裝
1.如下圖所示，當帶有自動開關的氣缸彼此相鄰時，在它們之間提供一個空間
至少是下表中顯示的金額。
如果空間不足，相鄰氣缸中的磁鐵可能會導致自動開關發生故障。
將屏蔽板（厚度為0.2至0.3毫米的鋼板）安裝到側面，可以減少空間
圓筒。在?6內徑的情況下，一定要將屏蔽板安裝在氣缸A上（在表面上
與開關槽相對）。
下面顯示的是另售的屏蔽板（MU-S025）的尺寸以供參考。
2.在帶有自動開關的?6缸徑缸體的情況下，將自動開關凹槽側面保持至少2.5毫米
一種磁性物質。
如果磁性材料在2.5毫米內靠近，則由于磁力下降，自動開關可能會發生故障。
如果要使用該表面進行安裝，則需要由非磁性物質（鋁等）構成的隔離墊，如下圖所示。
