新款MDBT100-100-P3DWSE，SMC氣缸

企業QQ:2880626086

手機；17302157802（微信）

電話：028-84634436-8002

郵箱:17302157802@163.com

聯系人;余玲

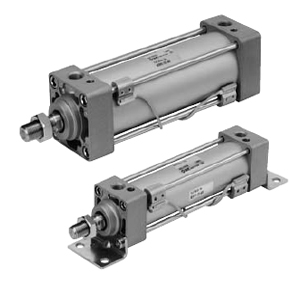

MB 系列 氣缸 標準型:單杠雙作用

詳細

通過變更缸蓋形狀實現重量消減，較大減少16%

設定了桿端安裝件、擺動底座安裝件的型號（省去了分別訂購氣缸和支件的時間）

帶磁性開關（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）

行程調整標記 - 無

雙行程標記 - 行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號2 - 無防護套,兩側氣緩沖

磁性開關型號 P3DWSE 耐強磁場2色顯示, 無觸點磁性開關, 導線帶M12-4針前置插頭,

 帶指示燈, 2線式, 橫引出, 導線長0.3m, 適用電壓：DC24V

磁性開關個數 - 2個 或 無

訂制規格 - 標準

內置磁環 D 內置磁環

安裝方式 T 中間耳軸型

缸徑 100 缸徑 100mm

通口螺紋的種類 - Rc

氣缸行程 100 氣缸行程 100mm

氣缸追記號 - 無防護套,兩側氣緩沖

[不銹鋼安裝螺絲套件]

可提供以下不銹鋼安裝螺釘（包括固定螺釘）。按照操作使用它們

環境。 （由于不包括自動開關支架，請單獨訂購。）

BBA1：適用于D-A5 / A6 / F5 / J5型

注1）有關BBA1的詳細信息，請參閱1663頁。

當氣缸裝有D-F5BA型自動開關時，使用上述不銹鋼螺

當只有交換機獨立發貨時，會連接BBA1。

注2）使用D-M9：A（V）/ Y7BA時，請勿使用自動開關安裝支架附帶的鋼制定位螺絲

以上（BMB5-032，BA7 - :::，BMB4 - :::，BA4- :: :)。單獨訂購不銹鋼螺釘組（BBA1），然后選擇

并使用BBA1中包含的M4 x 6L不銹鋼固定螺絲。

 常閉（NC = b觸點）固態自動開關（D-F9G / F9H / Y7G / Y7H型）也可提供。有關詳細信息，請參閱1577和1579頁。

除上面列出的自動開關外，還提供以下自動開關。

有關詳細規格，請參閱1559至1673頁。

自動開關類型零件編號電氣輸入（進入方向）功能
