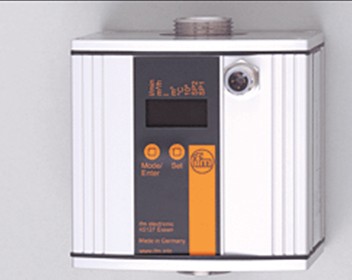

愛福門聲波流量傳感器安裝手冊

安裝 通過適配器連接管道

介質 水; 乙二醇溶液; 冷卻潤滑劑; 油

Medien

粘度油: 7...40 mm2/s (40 °C)

高粘度油: 30...68 mm2/s (40 °C)

介質溫度 [°C] -10...80

適用于水、油和乙二醇溶液

可用于高流量情境

也可對不導電的水進行測量

帶有開關輸出、模擬輸出和脈沖輸出

擁有容積流量、總流量和溫度的指示

應用 加法器功能; 用于工業應用

抗壓強度 [bar] 16

電氣數據

工作電壓 [V] 19...30 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] 100

電氣設計 PNP/NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降較大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 250; (每個輸出)

模擬輸出數量 1

模擬電流輸出 [mA] 4...20; (可調整量程)

負載較大值 [Ω] 500

模擬電壓輸出 [V] 0...10; (可調整量程)

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 是

開機延遲時間 [s] 10

輸入

輸入 計數器復位

輸出

輸出數量 2

輸出信號 開關信號; 模擬信號; 脈沖信號; (可配置)

負載電阻小值 [Ω] 2000

脈沖輸出 流量計

0.1 l/min 0.005 m3/h

開關點, SP

0.1...50 l/min 0.005...3 m3/h

復原點, rP

0...49.9 l/min 0...2.995 m3/h

測量值起點, ASP

0...40 l/min 0...2.4 m3/h

測量值終點, AEP

10...50 l/min 0.6...3 m3/h

流量較大值

60 l/min 3.6 m3/h

短路保護 是

短路保護類型 脈沖

過載保護 是

測量/設定范圍

測量范圍

0...50 l/min 0...3 m3/h

顯示范圍

0...60 l/min 0...3.6 m3/h

分辨率

步距

0.1 l/min 0.005 m3/h

流量監控

測量值起點 [°C] -10...62

測量值終點 [°C] 8...80

設定步距 [°C] 0.2

脈沖值 0.1 l...1 000 000 m3

脈沖長度 [s] 0,05...2

溫度監控

測量范圍 [°C] -10...80

分辨率 [°C] 0.2

開關點, SP [°C] -9.8...80

復原點, rP [°C] -10...79.8
