BANNER視覺光源檢測指導

視覺光源是在所需特征及其背景之間形成極重要反差的關鍵。

角度環形光源

邦納角度環形光源從幾乎垂直于物體的角度提供照明，能突出表面的不規則性，例如灰塵、凹痕、劃痕和其他表面缺陷。

直接連接到PresencePLUS視覺傳感器或外部電源

從一個幾乎垂直于物體的角度照明

強調不規則表面，如灰塵、凹痕、劃痕等表面缺陷

突出輕微的高度差異，如蝕刻、焊球和凸出

標準光源：大小為150mm，采用24V直流電源

提供紅外或紅色光源型號，可以常亮或頻閃控制

使用壽命短為6萬小時，取決于型號

D壓印工業條碼驗證

 應用：跟蹤制造批次

挑戰：代碼很并且是壓印在金屬組件上

解決方案：PresencePLUS Pro條碼閱讀器

客戶收益：可讀取各種設計的壓印代碼

對各個階段的材料加以跟蹤是提GPZ的高效方法。有些條碼并不是很清晰，因此需要使用可檢測對比度的閱讀器。

說明

邦納PresencePLUS Pro條碼閱讀器可檢測并驗證金屬部件上壓印的2D條碼，而不用擔心壓印條碼的變化。

為了增強對比度并方便檢測，還有各種光源可供選購。

區域光源

邦納區域光源可以產生陰影來檢測深度變化，照亮特定的表面角度，并當與鏡頭成一定角度時，會避開表面反射的眩光。

照亮特定的表面角度

當與鏡頭成一定角度時，會避開表面反射的眩光

區域光源的距離過12英寸

提供尺寸為62 x 62mm、70 x 70mm或80 x 80mm的區域光源，使用24 V直流電源供電

封蓋與灌裝檢測

挑戰

確保瓶子正確灌裝和封蓋

解決方案

當玻璃瓶行經高速輸送機時，PresencePLUS P4 COLOR OMNI會確認每個瓶子是否已完全裝滿，確保瓶塞完全插入并且顏色正確。

雙重區域照明燈將為檢測提供較佳對比度。

有紅外或可見的紅光、白光、藍光、綠光、UV 365（nm）、UV 395（nm）型號可供選擇

可常亮或頻閃控制

使用壽命為1萬至6萬小時，取決于型號

可選密封和高亮度型號

區域光源在集中區域提供均勻的照明。布置得當的區域光源可以產生陰影和強光，有助于視覺傳感器檢測特征是否存在。

創建陰影以檢測深度變化

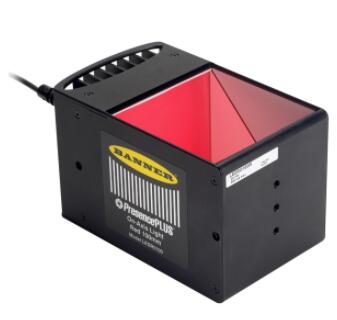

同軸光源

邦納同軸光源均勻照亮平坦的反光表面，在與相機相同的光路中提供準直照明。

點光源用單個大功率LED提供非常明亮、均勻的照明。

放置到位的點光源可以產生陰影和強光，使視覺傳感器能夠檢測是否存在某個特征。

連續或頻閃操作可選

高電平或電平有效選項，視接線而定

提供小區域離軸照明

提供恒定、均勻的光照強度，即使發生電壓波動也如此

提供10到30V直流電源

50 mm直徑的扁平設計以及30 mm安裝基座

可提供紅色、白色、藍色、綠色可見光型號

直接連接到PresencePLUS視覺傳感器或外部電源

可以承受沖洗（等級為IP68和IP69K的型號）

用單個大功率LED提供非常明亮、均勻的照明

包括內置聚焦環，用于調整點亮的光斑尺寸

三個鏡頭選項（視型號而定），以改變光斑尺寸
