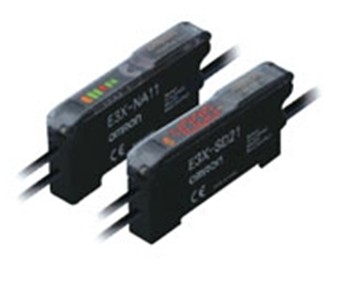

實力品牌歐姆龍簡易光纖放大器

電源電壓 DC12～24V±10% 波動 (p-p) 10%以下

功耗/電流消耗 960mW以下

采用使用簡單的單鍵單功能設計

反射檢測體及大型檢測體也以業界別的壓倒性功率進行穩定檢測（裝有GIGARAY）

* E3X-NA□□V系列除外。

紅色4元素發光二極管 (625nm) 紅色發光二極管 (680nm)

(電流消耗40mA以下)

控制輸出 開路集電極輸出型(NPN或PNP)

靈敏度調整 8轉動全回轉旋鈕(帶指示器)

保護回路 電源逆接保護、輸出短路保護

負載電源電壓26.4V以下、負載電流50mA以下(殘留電壓：1V以下)

入光時ON/避光時ON 切換式

響應時間 動作、復位：各200μs以下 *1 動作時：20μs以下

復位時：30μs以下 動作、復位：各200μs以下 *1

定時器功能 無定時器、帶有OFF延時定時器

開關切換式(定時器時間：固定為40ms)

保存時：-30～+70°C (無結冰、結露)

環境濕度 工作時：35～85%RH

保存時：35～95%RH

防止相互干擾 多5臺(光同步式) *2 無 多5臺(光同步式) *2

使用環境照度 受光面照度 白熾燈：10,000lx以下、太陽光：20,000lx以下

連接臺數 多16臺(環境溫度規格因連接臺數而異)

環境溫度 工作時：連接1～3臺時：-25～+55°C、連接4～11臺時：

-25～+50°C、連接12～16臺時：-25～+45°C

（無結露）

絕緣電阻 20MΩ以上(DC500V兆歐表)

保護結構 IEC標準 IP50 (保護罩安裝時) IEC標準 IP66 (保護罩安裝時)

耐電壓 AC1,000V 50/60Hz 1min *3

振動(耐久) 10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h

沖擊(耐久) 500m/s2 X、Y、Z各方向 3次

連接方式 導線引出型(標準導線長2m)或接插件

連接8臺以上的E3X-NA時，為350μs以下。

〔與光纖放大器本體連接或與相鄰接插件連接(導線的導體電阻除外))

插拔(耐久) 50次(與光纖放大器本體連接或與相鄰接插件連接)

*2. 僅連接E3X-NA系列的光纖放大器時，防止相互干擾功能有效。

*3. 耐水接插件型的耐電壓為AC500V。

*4. 耐水型為＋10g。

20ｍΩ以下(DC20mV以下、100mA以下)

材質 外殼 PBT

觸點 磷青銅/鎳底鍍金
