BURKERT寶德219722氣動二位二通角座閥規格圖樣

特征：

不銹鋼或紅銅外殼，帶有套頭、夾緊式或焊接式接頭

高流量

高使用壽命

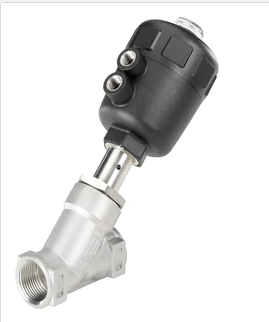

實物圖：

說明：

角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機

構來操作的導向角座閥.使用時,應該選擇常開或常閉.

角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配

濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。

合電磁閥使用，用氣動控制可準確控制氣體、液體流量?？蓪崿F準確控溫

、滴加液體等要求。

產品描述：

從外部控制的角座閥由一個氣動的活塞執行機構和一個二通閥體構成。根

據環境溫度的不同，可以購買兩種不同材料（PA 和 PPS）的執行機構。

此類免維護的堅固閥門上，可以加裝各種用于顯示位置、行程限位器或進

經過驗證的、能夠進行自動調整的主軸密封件確保了高密封性。利于流動

的二位二通閥體由紅銅或鑄造的不銹鋼構成，能夠實現高流量值。在

行手動應急操作的配件。

元件一覽：

1 透明蓋 PC（若採用 PPS 驅動裝置，則為 PSU 材質）

2 控制空氣孔 1.4305 不銹鋼

3 驅動裝置 PA（若有要求，可提供 PPS 材質）

4 活塞密封件 NBR（若採用 PPS 驅動裝置，則為 FKM 材質）

5 彈簧 1.4310 不銹鋼

6 套筒2) 1.4401 不銹鋼

316L 不銹鋼3)

7 V 型密封環 PTFE（若有要求，可採用 FKM 材質）

8 滑片 PTFE

PEEK1)

9 接頭2) 1.4401 不銹鋼

316L 不銹鋼3)

10 閥軸 1.4401 不銹鋼

11 銷軸 1.4401 不銹鋼

12 轉盤 1.4401 不銹鋼

13 密封件 PTFE（若有要求，可採用 NBR、

FKM、EPDM 材質）

14 閥殼 316L 不銹鋼

型號：

124222

124228

124234

124239

124247

124251

124252

124255

124257

124258

124260

124286

124288

124302

124305

124306

124307

124321

124357

124385

124395

124401

124404

124410

124137

124141

123999

124007

124012

124024

124034

124037

124038

124039

124074

124084

124093

124095

124107

124110

124113

124122

124220

124144

124150

124151

124152

124156

124157

124169

124185

124187

124188

124198

124205

124210
