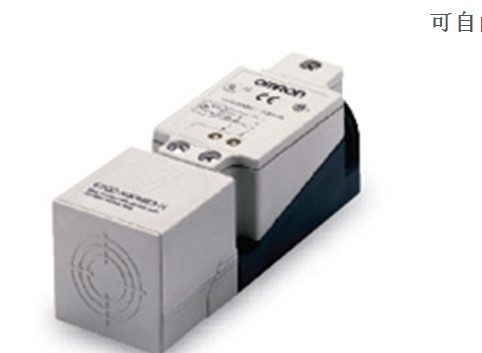

YS產品OMRON方柱型接近傳感器

連接方式 端子臺型

質量 約240g

標準檢測物體 鐵60 × 60 × 1mm 鐵90 × 90 × 1mm 鐵60 × 60 × 1mm 鐵90 × 90 × 1mm

響應頻率 150Hz 100Hz 20Hz

電源電壓

檢測方向可按前面、側面（上下、左右90°單位）變更

可類似限位開關的感覺進行安裝

應差 檢測距離的15%以下

檢測物體 磁性金屬(非磁性金屬檢測距離降)請參見Catalog的“特性數據”

(使用電壓范圍) DC12～48V 紋波 (p-p) 10%以下(DC10～60V) AC24～240V (AC20～253V) 50/60Hz

消耗電流/漏電流 20mA以下 1.7mA以下請參見Catalog的“特性數據”

時序圖

AC：NO/NC切換式

保護回路 逆接保護、負載短路保護

控制輸出 開關容量 200mA以下 8～500mA

殘留電壓 3V以下(負載電流200mA時) 請參見 Catalog的“特性數據”

指示燈 電源顯示(綠色)、檢測顯示(黃色) 電源顯示(綠色)、動作顯示(黃色)

動作模式

(靠近檢測物體時) E3型：NPN NO + NC、F3型：PNP NO + NC

詳情請參見 Catalog的“輸入輸出段回路圖”中的

環境溫度 工作時：-25～+70℃，保存時：-40～+70℃ (無結冰、結露)

環境濕度 工作時：35～85%RH 保存時：35～95%RH (無結露)

Y型：AC4,000V　50/60Hz　1min　充電部整體與外殼間

振動(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

沖擊(耐久) 500m/s2 X、Y、Z各方向 10次

溫度的影響 屏蔽型 -25～+70℃的溫度范圍+23℃時、檢測距離的±10%以內

非屏蔽型 -25～+70℃的溫度范圍+23℃時、檢測距離的±15%以內

電壓的影響 額定電源電壓±10%的范圍內、額定電源電壓時、檢測距離的±2%以內

絕緣電阻 50MΩ以上(DC500V兆歐表)充電部整體與外殼間

耐電壓 E□型、F□型：AC1,000V　50/60Hz　1min　充電部整體與外殼間

保護結構 IEC標準　IP67 *
