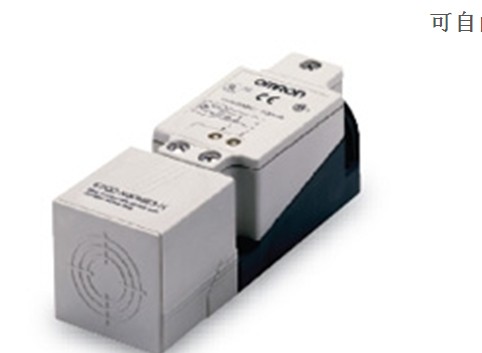

OMRON方柱型接近傳感器工作原理
檢測物體 磁性金屬(非磁性金屬檢測距離降)
請參見Catalog的“特性數據”
標準檢測物體 鐵60 × 60 × 1mm 鐵90 × 90 × 1mm
檢測方向可按前面、側面(上下、左右90°單位)變更
可類似限位開關的感覺進行安裝
應差 檢測距離的15%以下
鐵60 × 60 × 1mm 鐵90 × 90 × 1mm
響應頻率 150Hz 100Hz 20Hz
電源電壓
控制輸出 開關容量 200mA以下 8~500mA
殘留電壓 3V以下(負載電流200mA時) 請參見 Catalog的“特性數據”
(使用電壓范圍) DC12~48V 紋波 (p-p) 1
0%以下(DC10~60V) AC24~240V (AC20~253V) 50/60Hz
消耗電流/漏電流 20mA以下 1.7mA以下請參見Catalog的“特性數據”
指示燈 電源顯示(綠色)、檢測顯示(黃色) 電源顯示(綠色)、動作顯示(黃色)
動作模式
(靠近檢測物體時) E3型:NPN NO + NC、F3型:PNP NO + NC
時序圖
保護回路 逆接保護、負載短路保護
詳情請參見 Catalog的“輸入輸出段回路圖”中的
時序圖
AC:NO/NC切換式
詳情請參見 Catalog的“輸入輸出段回路圖”中的
環境溫度 工作時:-25~+70℃,保存時:-40~+70℃ (無結冰、結露)
環境濕度 工作時:35~85%RH 保存時:35~95%RH (無結露)
絕緣電阻 50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐電壓 E□型、F□型:AC1,000V 50/60Hz 1min 充電部整體與外殼間
溫度的影響 屏蔽型 -25~+70℃的溫度范圍+23℃時、檢測距離的±10%以內
非屏蔽型 -25~+70℃的溫度范圍+23℃時、檢測距離的±15%以內
電壓的影響 額定電源電壓±10%的范圍內、額定電源電壓時、檢測距離的±2%以內
Y型:AC4,000V 50/60Hz 1min 充電部整體與外殼間
振動(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
連接方式 端子臺型
沖擊(耐久) 500m/s2 X、Y、Z各方向 10次
保護結構 IEC標準 IP67 *
