銷售OMRON液位設備，K8AK-LS124VAC/DC

安裝手冊

額定電壓 AC24V　50/60Hz或DC24V

AC100～240V　50/60Hz

電極間的電壓 5V p-p(約20Hz)

消耗功率 AC/DC24V ： 2.0VA/1.1W以下

AC100-240V ： 4.6VA以下

工作電阻值 10kΩ～100kΩ(可調)

復位電阻值 250kΩ以下

響應時間 約0.1～10s(可調)

使用電纜的長度 100m以下

(實施了完全絕緣處理后的600V 0.75mm2 3芯橡膠絕緣電纜)

LED顯示 PWR： 綠　RY： 黃

輸出接點額定值 額定負載

阻性負載

AC250V 5A

DC30V 5A

接點電壓的較大值 AC250V、DC30V

接點電流的較大值 5A

開關容量的較大值 1250VA、150W

機械壽命 1,000萬次以上

電氣壽命(AC250V/DC30V 5A)5萬次 (AC250V/DC30V 3A)10萬次

使用環境溫度 -20～+60℃(不結冰、凝露)

儲存溫度 -25～+65℃(不結冰、凝露)

使用環境濕度 相對濕度 25～85%(不凝露)

儲存濕度 相對濕度 25～85%(不凝露)

標高 2,000ｍ以下

端子螺釘緊固扭矩 0.49N·m

外殼顏色 N1.5

外殼材質 PC+ABS

重量 約150g

安裝 DIN導軌安裝

外形尺寸 22.5(W)×90(H)×100(D)mm

性能

容許電壓變化范圍 額定電壓的85%～110%

設置環境 Ⅱ類設置、 2級污染

適用標準 EN61010-1 工業電磁環境用途

安全標準 EN60664-1、UL508(Recognition)、

韓國電波法(10564號法律)、

技術指導

正在申請CSA、CCC。計劃于2013年9月取得。

EMC EN61326-1

絕緣電阻 20MΩ以上

所有外部端子和外殼間

所有電源端子和所有輸入端子間

所有電源端子和所有輸出端子間

所有輸入端子和所有輸出端子間

耐壓 AC2,000V 1分鐘

所有外部端子和外殼間

所有電源端子和所有輸入端子間

所有電源端子和所有輸出端子間

所有輸入端子和所有輸出端子間

抗干擾 1,500V公共/標準電源端子

上升沿1ns矩形波 正負 脈沖寬度1μs/100ns

耐振動 振動頻率10～55Hz　單振幅0.35mm

X、Y、Z各方向：5min×10次掃描

耐沖擊 150m/s2　3軸6方向 各3次

但繼電器接點時為100m/s2

保護結構 端子部 ： IP20

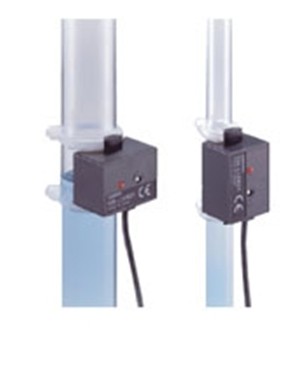

產品圖片
