歐姆龍撥碼開關結構分類，A7D-106

安裝手冊

(見注1.) 螺釘安裝(后面安裝)

a7d_a7dp_lineup1_1

卡入式(前安裝)

a7d_a7dp_lineup1_2

卡入式(前安裝)

a7d_a7dp_lineup1_3

輸出代碼號 端子顏色 PCB端子

淺灰色 黑色 淺灰色 黑色 淺灰色 黑色

06 (二進制編碼的十

進制) A7D-106 A7D-106-1 A7D-206 A7D-206-1 A7DP-206 A7DP-206-1

注1. 分類圖顯示結合了端蓋的4個開關部， 以創建4位數字顯示。

2. 上面給出的型號用于1開關部。

注1. 分類圖顯示結合了端蓋的4個開關部， 以創建4位數字顯示。

2. 上面給出的型號用于1開關部。

3. 另提供止動的型號。在型號中的“106” 或“206” 后面添加“-S□□”， 并在□□中顯示范圍。

　　例如， 要范圍0到6， 則將“-S06” 添加到型號中 （例如A7D-106-S06-1）。

4. 另提供帶+、-顯示的型號。在型號中的“106” 或“206” 后面添加“-PM” （例如A7D-106-PM或A7D-106-PM-1）。

對開關部使用諸如端蓋和隔板等附件。

分類 螺釘安裝(后面安裝) 卡入式(前面安裝)

附件 顏色 淺灰色 黑色 淺灰色 黑色

端蓋(1對) A7D-1M A7D-1M-1 A7D-2M A7D-2M-1

應用指導

注：隔板型號中的□代表范圍A到U中的字母。（參見下面隔板說明中的表格。）

端蓋

端蓋在開關部每個末端處使用， 并可讓所有開關部安全安裝到面板上。它們成對提供， 一個用在左側， 一個用在右側。

隔板

隔板用于在開關部之間創建額外的空間或間隔， 并與開關部本身的尺寸相同。

還有帶雕刻字符或符號的隔板， 可用于指示諸如時間和長度等單位。（請參見下表。） 請向您的歐姆龍代表處咨詢詳情。

符號 A B C D E F G H J K L Q T U

戳記 未 SEC MIN H g kg mm cm m °C PCS ×10

3. 另提供止動的型號。在型號中的“106” 或“206” 后面添加“-S□□”， 并在□□中顯示范圍。

　　例如， 要范圍0到6， 則將“-S06” 添加到型號中 （例如A7D-106-S06-1）。

4. 另提供帶+、-顯示的型號。在型號中的“106” 或“206” 后面添加“-PM” （例如A7D-106-PM或A7D-106-PM-1）。·

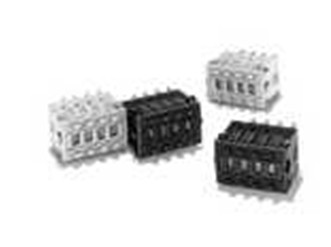

產品圖片
