FESTO步進馬達供應，MSB6-1/2:C3:J1:F12-WP

安裝使用

? 符合 IEC 60034

? 2 相混合技術

? 可選集成編碼器（閉環）

? 正弦電流外加

? 可選保持制動

? 防護等級: IP54

減速機 EMGA-SST ? 13

? 行星減速機

? 減速比 i=3 和 5,

現貨供應

? 按要求可提供更多減速比和類

型

? 終生潤滑

? 防護等級: IP54

電機控制器 CMMS-ST ? Internet: cmms-st

? 位置控制器，帶位置、速度和

扭矩設定點規定值

? 集成編碼器（閉環），換而言

之，不會丟步，糾正當前指令

遵循誤差

? 接口:

– I/O 接口

– CANopen

– Profibus DP

– DeviceNet

電源單元 SVG ?

? 堅固的機械系統

? 輸入電壓 230 V AC/

115 V AC

? 輸出電壓 24, 48 V DC

? 輸出電流 5, 10, 20 A

電機和編碼器電纜 NEBM ? 14

? 可用于更大的溫度范圍

? 屏蔽電纜

? 適用于拖鏈

? 防護等級 IP65

軸向組件 EAMM ?

? 組件，用于所有 Festo電

主要技術參數

規格 28 42

電機

額定電壓 [V DC] 48 48

額定電流 [A] 1.4 1.8

較大轉速1) [rpm] 6,000 1,740

保持扭矩 [Nm] 0.09 0.5

步進角 [°] 1.8 ±5% 1.8 ±5%

繞組電阻 [Ω] 2.3 ±15% 1.75 ±15%

繞組電感 [mH] 1.4 3.3

輸出轉動慣量 [kgcm2] 0.018/0.0252) 0.082/0.0952)

軸上的徑向負載 [N] 20 20

軸上的軸向負載 [N] 7 7

轉子的轉動慣量 [kgcm2] 0.018 0.082

制動裝置

工作電壓 [V DC] 24 ±10% 24 ±10%

功率 [W] 8 8

保持扭矩 [Nm] 0.2 0.4

轉動慣量 [kgcm2] 0.007 0.013

響應延遲 [ms] 2/6 2/6

分離時間 [ms] 10 10

1) 額定電壓空閑時較大轉速理論值

2) 帶制動裝置

規格 57-S 57-M

電機

額定電壓 [V DC] 48

額定電流 [A] 5

較大轉速1) [rpm] 2720 1940

保持扭矩 [Nm] 0.8 1.4

步進角 [°] 1.8 ±5%

繞組電阻 [Ω] 0.15 ±10% 0.25 ±10%

繞組電感 [mH] 0.5 0.95

輸出轉動慣量 [kgcm2] 0.29/0.302) 0.48/0.52)

軸上的徑向負載 [N] 52

軸上的軸向負載 [N] 10

轉子的轉動慣量 [kgcm2] 0.29 0.48

制動裝置

工作電壓 [V DC] 24 ±10%

功率 [W] 8 10

保持扭矩 [Nm] 0.4 1

轉動慣量 [kgcm2] 0.01 0.02

響應延遲 [ms] 2/6 2/6

分離時間 [ms] 10 12

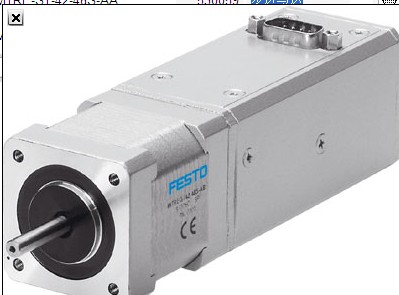

產品圖片
