3363 型膜片式調節閥是 Bürkert 推出的創新解決方案，適用于食品飲料、化妝品、制藥和生物制藥行業中與介質發生接觸的 場合。帶滾珠絲杠的電動執行機構，定位膜片，能夠完成高要求的調節任務，整個定位過程幾乎不會出現延遲，執行速度取決于系統設計，較高可以達到 4 mm/s，在同類電動執行機構中一枝獨秀。介質的壓力波動或沖擊不會影響閥門的位置。如果需要，可以選配一套蓄能系統，這樣斷電時也能閥門移到安全位置。此外閥門還具備過程控制、閥門診斷和預防性維護等實用功能。 除了機械式位置指示器之外，閥門還裝有一個 360° 環形 LED 指示燈，它可提供位置信息以及警告和故障信息。通信需求既可通過模擬信號實現，也可借助現代化現場總線系統實現。閥門采用技術成熟的閥體和膜片，既可有效分離介質，又具有易于清潔的特性，同時還能較大程度避免死角。 3363 型膜片閥防護等級較高，即便是為嚴苛的環境條件，它也能夠從容應對，而且不易受到撞擊和振動的影響。 閥門設計考慮了衛生因素，只需外部清潔即可，快速方便且不留殘余。驅動力可以根據工作條件進行調整，從而實現膜片的長使用壽命。

精準且快速調節

通過蓄能系統進入安全位置

驅動力可調，延長膜片使用壽命

提供多種膜片、不銹鋼和塑料閥體

具有診斷功能，可以接入現場總線

?快速的控制

?帶能量包的安全位置

?可調節的力量增加隔膜壽命

?可提供各種隔膜、不銹鋼和塑料閥體

?診斷功能和現場總線集成

創新的隔膜控制閥類型

3363是解決問題的辦法

用媒體控制區域內的任務

接觸食品、飲料等，

化妝品、制藥和生物制藥工業。

帶滾珠絲杠的電動執行機構

定位隔膜與準延遲

自由與較和-為電動勢

閥門- 4毫米/秒的獨特速度

這可以是不同的acc。植物設計。

介質中的壓力變化或沖擊

是′t轉移到閥位。如果

必要時，可實現安全位置

可選配儲能裝置以備不時之需

電源故障。許多有用的功能

過程監控，閥門診斷和

可以使用預測性維護。旁邊

360°-機械位置指示

發光二極管顯示閥門位置

以及關于警告或錯誤的信息。

兩種模擬都可以進行通信

信號和現代現場總線系統。

的閥體和隔膜確保

介質分離，小死亡

腿和容易清洗。苛刻的環境

3363型沒有問題嗎

高ip保護，高電阻

振動和沖擊。衛生設計

允許一個快速和無剩余的外觀

清洗。執行機構的力可以是的

調整操作條件以優化

隔膜的生活。

?快速的控制

?帶能量包的安全位置

?可調節的力量增加隔膜壽命

?可提供各種隔膜、不銹鋼和塑料閥體

?診斷功能和現場總線集成

電動隔膜2方法

控制閥

技術數據

端口連接尺寸DN8 DN50(?“2”)

隔膜大小8?40

基體材料

不銹鋼

塑料

偽造316 l / 1.4435 / BN2

管316 l / 1.4435 / BN2

可根據要求鑄造、罐底和t形閥體

PVC(聚氯乙烯)

PP(聚丙烯)

PVDF(聚偏二氟乙烯)

端口連接不銹鋼

鋼

焊接結束

夾

ASME BPE / DIN 11866 C

DIN EN ISO 1127/ISO 4200/DIN11866 B

2 / DIN11866 DIN 11850

BS4825

短信3008

DIN 11850 0

ASME BPE

DIN 32676 A(配管DIN 11850 2)

DIN 32676 B(配管iso4200)

進一步端口連接請求

端口連接塑料真接頭(溶劑)，真接頭(焊接)，焊接端和

溶劑的套接字

表面光潔度,偽造

內部用電解法拋光

內部機械拋光

Ra≤0.38μm(ASME BPE SF4)

Ra≤0.5μm(ASME BPE SF1)

表面處理-管體

內部用電解法拋光Ra≤0.38μm(ASME BPE SF4)

材料

膜片材料EPDM (AD)， PTFE/EPDM (EA)，PTFE/EPDM (EU)，

Gylon?/三元乙丙橡膠疊層(ER),FKM(FF)

技術資料/尺寸

鍛造閥體p. 10管閥體p. 13塑料閥體p. 15

介質溫度

三元乙丙橡膠(廣告)

聚四氟乙烯/三元乙丙橡膠(EA)

聚四氟乙烯/三元乙丙橡膠(歐盟)

GYLON?/三元乙丙橡膠疊層(ER)

FKM(FF)

-10 + 143°C(蒸汽消毒+ 150°C 60分鐘)

-10 + 130°C(蒸汽消毒+ 140°C 60分鐘)

5 + 143°C(蒸汽消毒+ 150°C 60分鐘)

5 + 130°C(蒸汽消毒+ 140°C 60分鐘)

0到+ 130°C(蒸汽不TJ)

介質中性氣體和液體，高純度，無菌，腐蝕性或

研磨液

粘度,粘滯

按要求安裝，較好與執行機構在垂直位置

環境溫度-10 + 65°C *(沒有顯示)

-10 + 60°C *(顯示)

-10 + 55°C *(SAFEPOS儲能)

*取決于介質溫度，見溫度表

安全位置在電源故障與SAFEPOS能源包:打開，關閉或自由可編程

在然后一個位置被阻擋

24 V直流電源±10%(max。殘余波動10%)

閉合時間<1.5秒到4.5秒，視膜片大小而定

旅行速度4毫米/秒

死區(min)0.4%

占空比

防護等級IP65 / IP67

控制器定位器或過程控制器

Analoque控制選點:0?20 mA 4?20 mA,0?5 V,0?10 V實際價值

可選

振動，正弦5g根據IEC 60068-2-6測試Fc

震動，機械按IEC 60068-2-27測試Ea 50 g

數字控制(現場總線)以太網/IP, Modbus/TCP, PROFINET(可選)

ATEX II Cat 3G/D / IECEx批準及符合性(可選)

cULus Cert. No. 238179(可選)

點火保護II 3G Ex ec IIC T4 Gc

二3 d前任tc IIIC T135°C

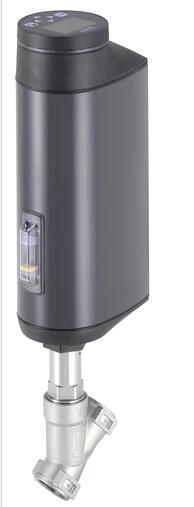

產品圖片
