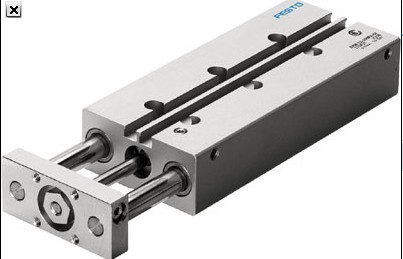

進口費斯托FESTO導向氣缸DFM-20-20P-A-GF 170840

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

特點：

內 置 導 軌 .

僅有在相應的安裝附件 SMB-8E 向外安裝時，

SMTSO-8E型接近開關才可以被用在行程為20到40mm 的產品上

? 空間要求

? 縮短裝配時間

? 進氣口可選

? 多種安裝選項

? 抗扭轉性能良好

? 高剛性

? 免維護

? 帶滑動軸承導軌:得益于大直徑導向桿和四個滑動軸承套，剛性高

? 帶循環滾珠軸承導軌:用于需要扭矩負載的應用

技術特性：

驅動單元的運作模式 連接軛

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

導向 普通軸承導向

設計結構 導向

位置檢測 用于接近式傳感器

工作壓力 2 ... 10 bar

較高速度 0.8 m/s

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 1 – 腐蝕影響

環境溫度 -20 ... 80 °C

在終端位置的沖擊能量 0.2 Nm

較大允許扭矩負載 Mx與行程的關系 1.85 Nm

在規定的距離xs，較大有用負載和行程的函數關系 67 N

6 bar時的理論作用力，回復行程 141 N

6 bar時的理論作用力，進程 188 N

移動質量 385 g

產品重量 769 g

其它可用接口 參見產品圖紙

氣動連接 M5

材料備注 符合 RoHS

進口費斯托FESTO導向氣缸DFM-20-20P-A-GF 170840
