經久耐用型PHOENIX大電流端子3076641
技術參數:
額定電流IN
150 A
額定電壓 UN
1000 V
小導線橫截面AWG
6
較大導線橫截面AWG
2/0
開口式側板
否
絕緣材料相對溫度指數(電氣,UL 746 B)
130 °C
絕緣材料的溫度指數(DIN EN 60216-1(VDE 0304-21))
130 °C
位數
5
層數
1
焰色試驗方法(DIN EN 60695-11-10)
V0
氧指數(DIN EN ISO 4589-2)
>32 %
連接量
10
電位
5
溫下的靜態絕緣材料應用
-60 °C
鐵路車輛防火性能 (DIN 5510-2)
通過測試
NF F16-101、NF F10-102 I級
2
柔性導線小橫截面
25 mm2
柔性導線較大橫截面
70 mm2
NF F16-101、NF F10-102 F級
2

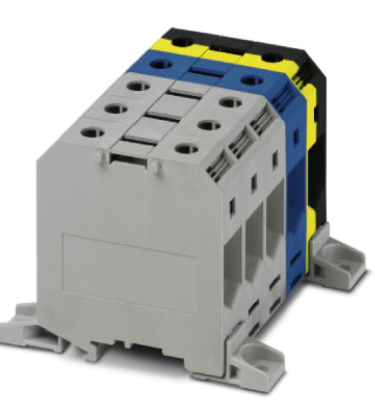

實物圖:
折疊識別方法:
可采用一種或多種方法識別設備接線端子和特定導線線端:
a、 采用相關產品的標記系統來確定和識別設備接線端子或特定導
線線端的顏色標記;
c、 采用GB5465中規定的圖形符號。若需采用輔助符號,應與
線線端的實際或相對位置;
b、 采用相關產品的標記系統來確定和識別設備接線端子和特定導
GB4728中的圖形一致;
d、采用本標準5章中規定的字母數字符號。
型號:
3000695
3000697
3000698
3000699
3000700
3000701
3000702
3000703
3000742
3000743
3000752
3000754
3000755
3000756
3000757
3000758
3000759
3000760
3000708
3000709
3000710
3000715
3000716
3000641
3000680
3000681
3000682
3000683
3000684
3000685
3000689
3000690
3000691
3000692
3000693
3000761
3000762
3000763
3000765
3000766
3000768
3000769
3000706
3000707
3000694
3000722
3000734
3000735
3000736
3000737
3000738
3000739
3000740
3000741
