PHOENIX保險端子3070066的使用方法

技術參數：

層數

1

連接量

2

額定橫截面

4 mm2

柔性導線小橫截面

0.5 mm2

柔性導線較大橫截面

6 mm2

小導線橫截面AWG

26

較大導線橫截面AWG

10

柔性導線橫截面，不帶絕緣套管的小冷壓頭

0.14 mm2

柔性導線橫截面，不帶絕緣套管的較大冷壓頭

4 mm2

絕緣材料

PA

阻燃等級，符合UL 94

V0

額定條件下的較大功耗

1.6 W

柔性導線橫截面，帶絕緣套管的小冷壓頭

0.14 mm2

柔性導線橫截面，帶絕緣套管的較大冷壓頭

4 mm2

連接方式

螺釘連接

顏色

黑色

連接符合標準

IEC 60947-7-2 / IEC 60947-7-3

較大負載電流

6.3 A (電流取決于所用的保險絲)

額定電流IN

6.3 A

額定電壓 UN

60 V

開口式側板

否

絕緣材料相對溫度指數（電氣，UL 746 B）

130 °C

絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））

130 °C

溫下的靜態絕緣材料應用

-60 °C

鐵路車輛防火性能 (DIN 5510-2)

通過測試

保險絲

G / 5 x 20

保險絲類型

玻璃 / 陶瓷 / ...

額定浪涌電壓

4 kV

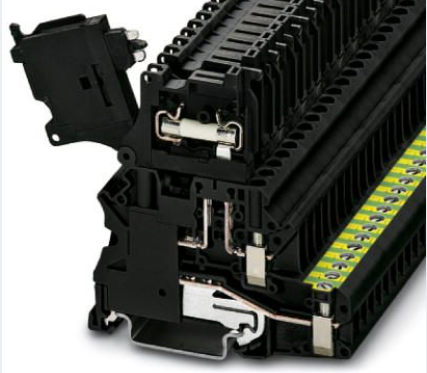

實物圖：

型號：

3003541

3003554

3003567

3003758

3003871

3003910

3003923

3004210

3004236

3004249

3004265

3004362

3004388

3004430

3004456

3004472

3004524

3004977

3005138

3003949

3003952

3003965

3005837

3005840

3005841

3005853

3005947

3005948

3005950

3005963

3005976

3006014

3006027

3006043

3006056

3006098

3006108

3006137

3003046

3003062

3003091

3003101

3003185

3003224

3003305

3003347

3003350

3003363

3003389

3003473

3005086

3005099

3006153

3006166

3006179

3006182

3006195

3006205

3006234

3006263

3006276

3006302

3006315

3004016

3004032

3004058

3004087

3004090

3004100

3004126

3004139

3004142

3005015

3005028

3005073

3003021

3005109

3005112

3004155

3004168

3004171

3004207
